Скрипка всегда была особенным музыкальным инструментом. Ее голос складывается из тысяч факторов — от изгиба свода до плотности древесины и того, как воздух резонирует внутри корпуса и расходится вокруг. Известные мастера доводили (и доводят) каждый экземпляр до совершенства на ощупь и на слух, потому что предугадать, как зазвучит очередная заготовка, практически невозможно.
Ученые из Массачусетского технологического института предложили совершенно иной подход. Они построили физическую компьютерную модель, которая позволяет «услышать» скрипку еще до того, как первая стружка упадет с верстака. Давайте разберемся, что произошло и какую роль играют технологии в музыкальной индустрии.
Традиционный процесс создания скрипки
Мастера по изготовлению скрипок шли путем проб и ошибок. Каждый новый инструмент собирали буквально по миллиметрам: вырезали верхнюю деку, подгоняли толщину стенок, настраивали положение штифта и только потом оценивали звучание. Если результат не устраивал, приходилось переделывать почти все заново, ведь внести серьезные изменения в уже собранный корпус невозможно. Основная проблема в том, что звучание зависит от сотен взаимосвязанных параметров, которые не всегда удается учесть заранее, даже имея на руках точные чертежи.

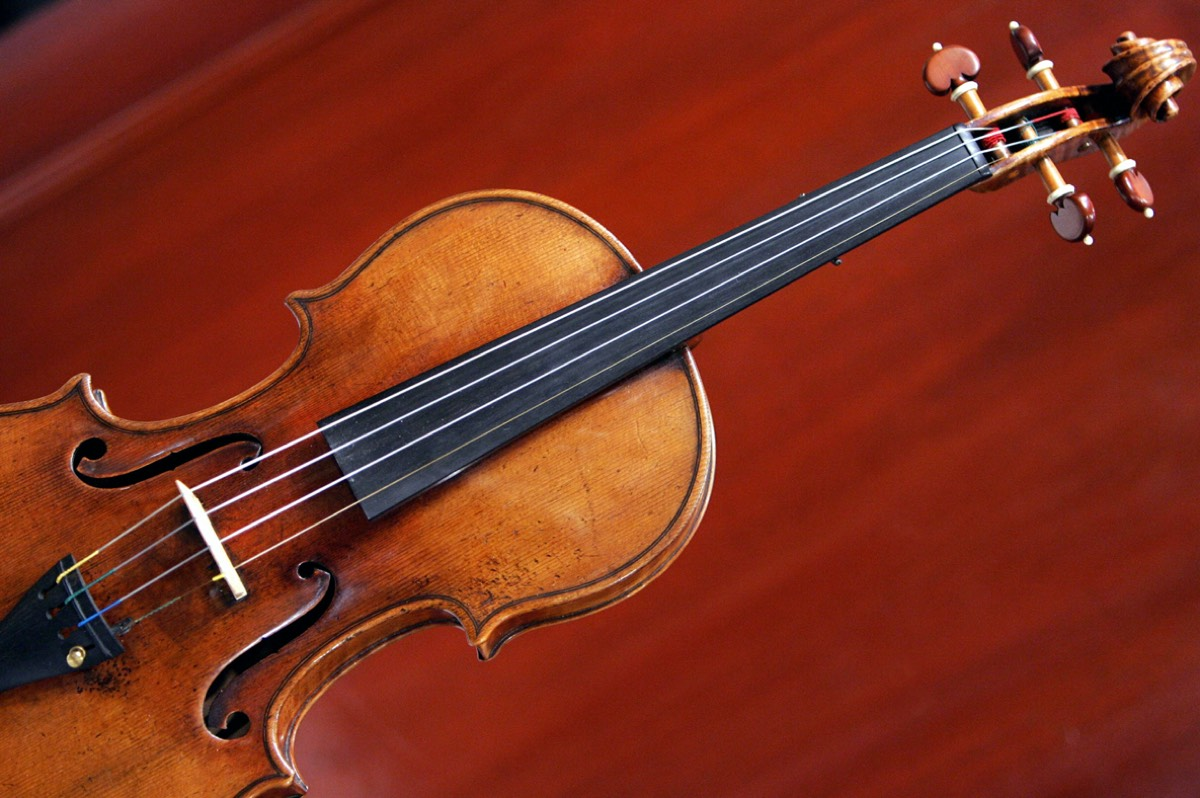

В историю вошли легендарные инструменты золотого века — работы Антонио Страдивари и его современников. Эти скрипки до сих пор считаются эталоном, хотя точных рецептов их изготовления не сохранилось. Ученые десятилетиями изучали их с помощью томографии и лазерного сканирования, спорили о составе лака, химической обработке древесины и особой плотности ели из холодных альпийских лесов. Однако даже самые подробные замеры и тщательный анализ не давали полной картины, как именно взаимодействуют струны, корпус и воздух и почему одна и та же форма в разных руках дает различный результат.
Создание скрипки остается скорее ремеслом, чем точной наукой. Мастер работает с материалом руками, улавливает изменения тембра при малейшей правке изгиба свода и корректирует инструмент прямо по ходу работы. Это сохраняет неповторимость каждого экземпляра, но одновременно делает процесс долгим и дорогим. Хорошее сырье найти непросто, а каждая неудачная попытка требует времени и ресурсов, которых всегда не хватает. Поэтому многие идеи так и остаются нереализованными — слишком велик риск испортить ценное дерево.
Как работает физическая модель от MIT

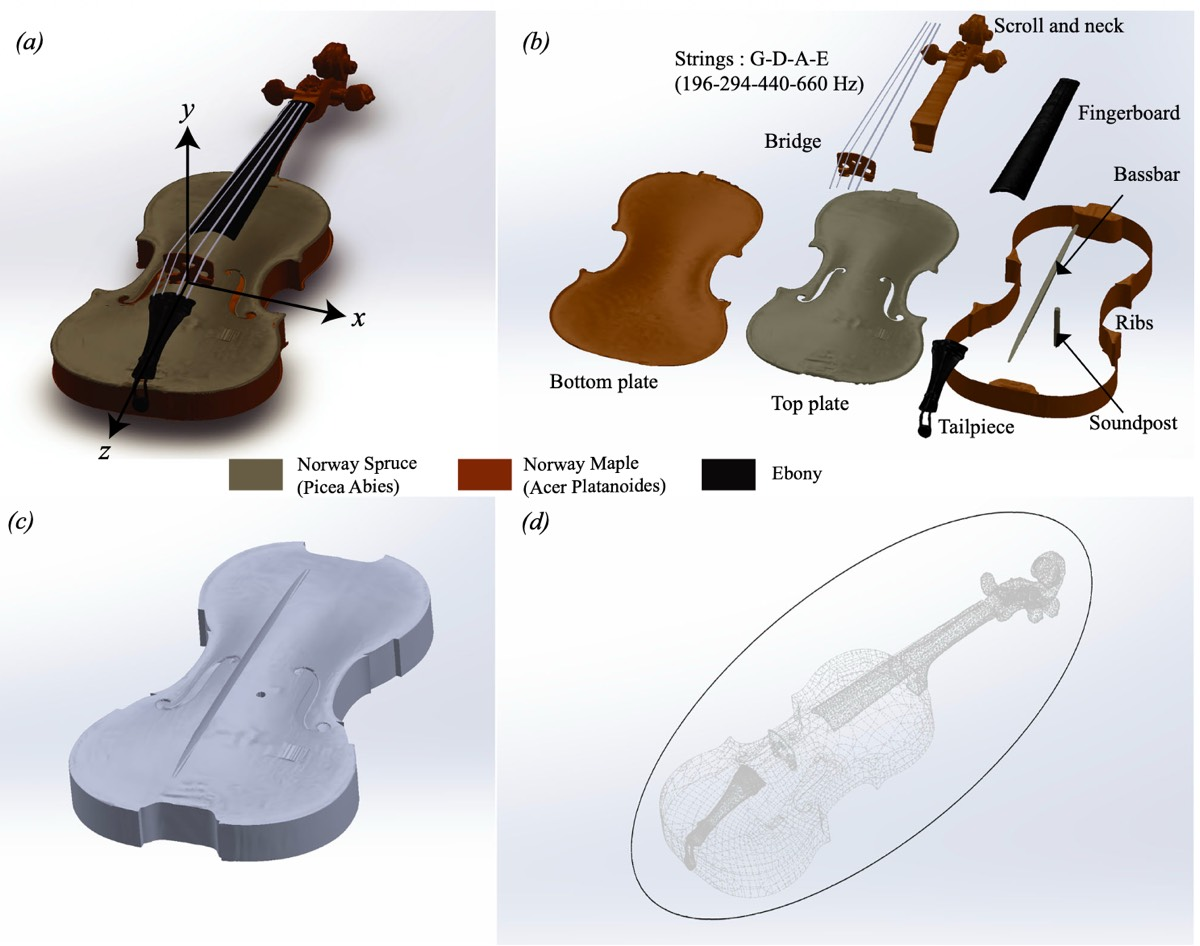

Авторы работы опирались на данные проекта Strad3D, запущенного еще в 2006 году под руководством Джорджа Биссингера. Они использовали подробные томографические сканы знаменитой скрипки Страдивари 1715 года, известной как «Титиан». Эти материалы до сих пор есть в открытом доступе, и любой желающий может их скачать. На их основе и построили точную трехмерную модель, а затем разбили весь инструмент на миллионы крошечных конечных элементов. Каждому из них задали свойства материалов: ель для верхней деки, клен для нижней и боковин, соответствующие породы для остальных деталей.
Симуляция выполняется в ABAQUS с использованием метода конечных элементов и описывает связь корпуса с окружающей средой — как внутри инструмента, так и снаружи. Пространство вокруг скрипки и внутри нее разбито на ячейки, для которых решаются акустические волновые уравнения. За счет этого колебания струн передаются через корпус и формируют реалистичное звуковое поле в любой точке пространства. В модели также заложено анизотропное поведение древесины — различия вдоль и поперек волокон, а также учтены вариации толщины и лаковый слой; все параметры связаны между собой.
Пока виртуальная скрипка воспроизводит только пиццикато — щипковые звуки. Струну виртуально оттягивают и отпускают, после чего программа рассчитывает всю цепочку колебаний. Инженеры уже использовали модель, чтобы воспроизвести отрывки из фуги Баха соль минор и мелодию Daisy Bell. Каждый звук получается не из записанных сэмплов, а напрямую из физических расчетов. Изменение толщины деки всего на пару миллиметров или смена породы дерева сразу меняет спектр — нижние гармоники перераспределяются в зависимости от параметров. Расчет одной последовательности занимает несколько часов на мощной рабочей станции, зато результат дает полное представление о том, как поведет себя инструмент.
Авторы не претендуют на чудо. Как говорит соавтор проекта, профессор Николас Макрис: «Мы не утверждаем, что можем воспроизвести магию оригинала. Мы просто пытаемся понять физику звука скрипки и, возможно, помочь мастерам на этапе проектирования».
Преимущества виртуального прототипирования
Теперь мастер может проверять разные варианты прямо на компьютере, не тратя ценное дерево и недели работы на каждый эксперимент. Хочется понять, как изменится звучание, если сделать заднюю деку чуть тоньше или заменить ель на другую породу? Достаточно поменять пару параметров и запустить расчет. Это дает возможность быстро перебрать десятки вариантов еще на раннем этапе, когда ничего не вырезано и не склеено.
Модель позволяет количественно оценивать распределение излучаемой энергии по частотам и по элементам корпуса — верхней деке, ф-отверстиям и обечайкам. По результатам расчета видно, какие зоны дают вклад в диапазонах, где инструмент «проваливается» или, наоборот, перегружен. Это дает возможность целенаправленно кастомизировать параметры — толщину деки на доли миллиметра, материал и геометрию отдельных участков — и сразу видеть, как меняется спектр и интенсивность звука.
В итоге процесс разработки становится более предсказуемым и управляемым по параметрам. Мастер заранее отбирает варианты по рассчитанным характеристикам — распределению резонансов, спектру излучения и эффективности передачи энергии — и уже затем переносит их в материал. Это особенно полезно при настройке инструмента под конкретного исполнителя: можно целенаправленно корректировать отклик в нужных диапазонах частот и баланс между струнами, а не добиваться этого серией проб и переделок.
Что еще…
Следующий шаг, над которым уже работают исследователи, — моделирование игры смычком. Это наиболее сложный режим, потому что контакт смычка со струной описывается нелинейным трением и определяется скоростью ведения, прижимной силой, положением точки контакта относительно подставки и свойствами канифоли.
Для точного моделирования требуется связанный расчет колебаний струны, отклика корпуса и формирования звукового поля в воздухе в реальном времени. Если эту задачу удастся решить, модель позволит воспроизводить устойчивые режимы звукоизвлечения, оценивать спектр при разных приемах игры и тестировать конструктивные изменения без работы с материалом.
Мастера получат шанс пробовать варианты, которые раньше казались слишком рискованными. Необычная форма свода, другое расположение баса или эксперименты с толщиной стенок — все это теперь можно будет оценить заранее и с высокой точностью.
Автор: BiktorSergeev
