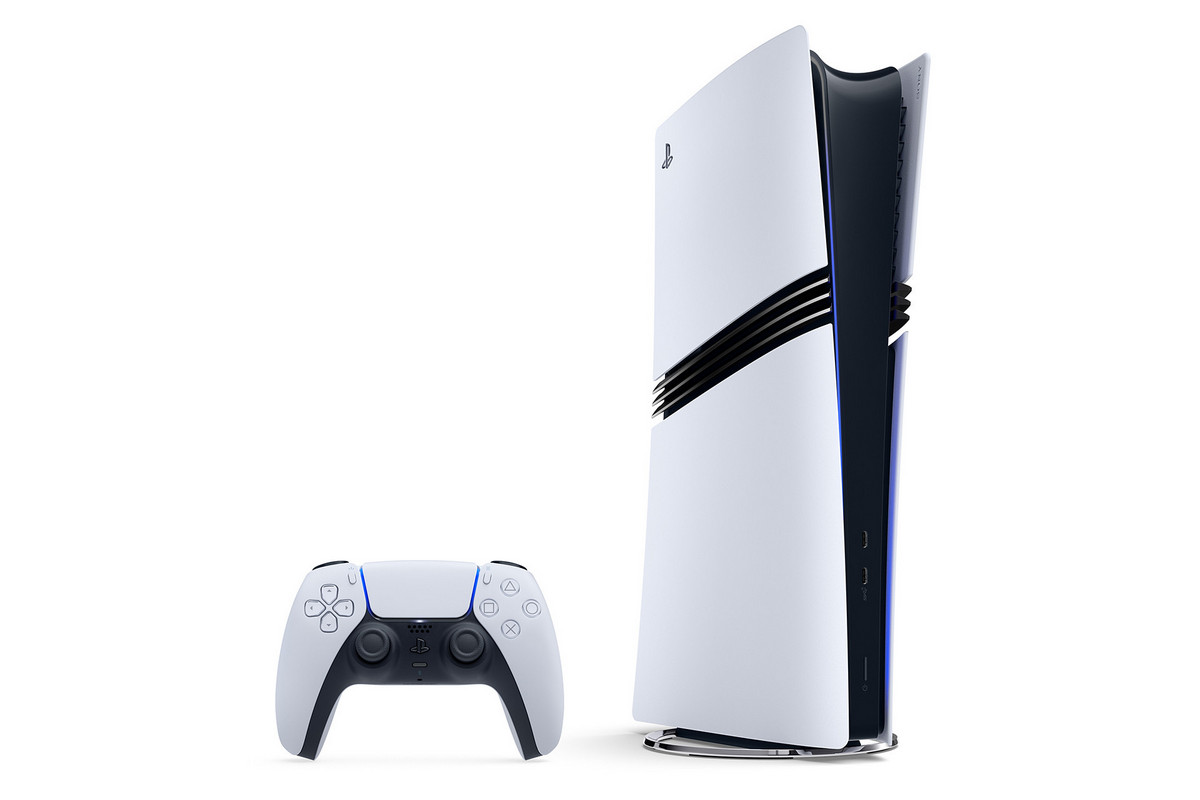

Японская Sony опубликовала разбор консоли PlayStation 5 Pro, которая вышла в ноябре прошлого года. О внутренней архитектуре и компонентах устройства рассказали инженеры Sony Interactive Entertainment Синья Цучида и Cинья Хиромицу.
Производитель напоминает, что PS5 Pro выводит игровой опыт на новый уровень благодаря модернизированному графическому процессору, усовершенствованной трассировке лучей и технологии масштабирования на основе искусственного интеллекта PlayStation Spectral Super Resolution.
Компания предостерегает от повторения разбора консоли в домашних условиях из-за рисков возгорания, поражения электрическим током и других травм. Разбор консоли аннулирует гарантию производителя.

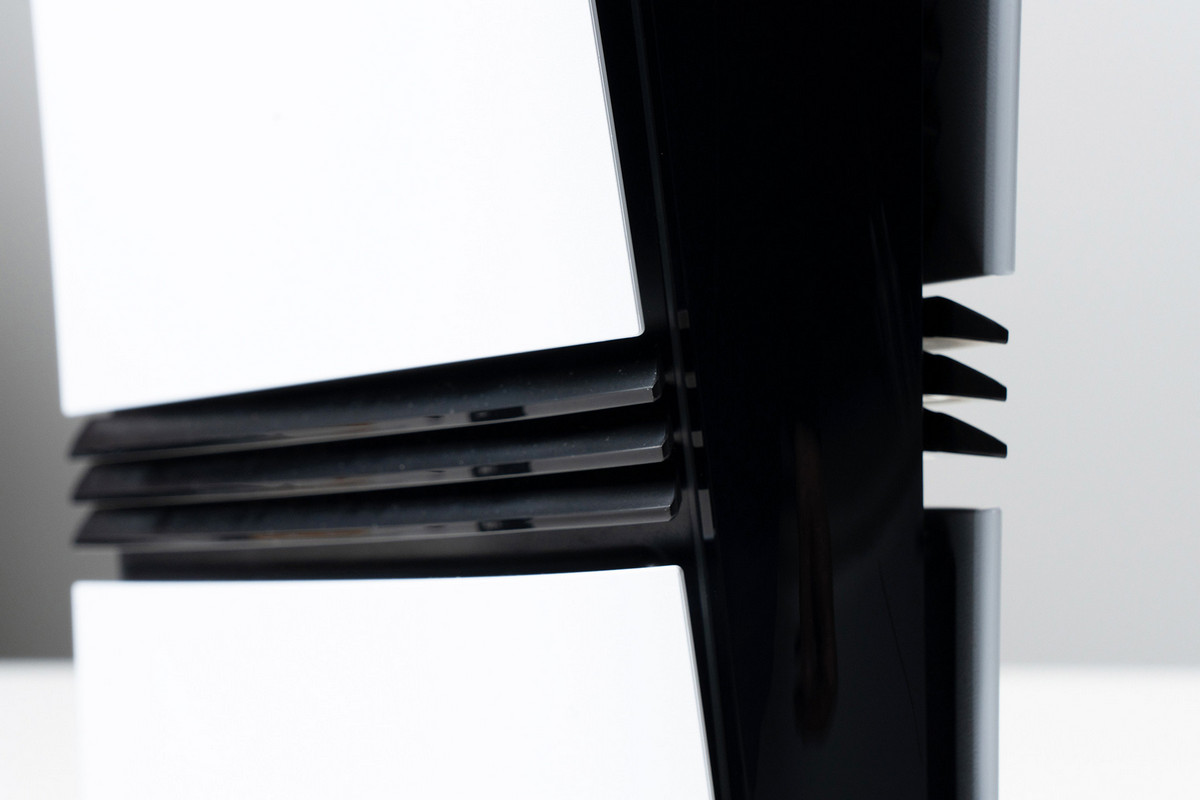

Поскольку PS5 Pro представляет собой высокопроизводительную консоль, ей требуется больше воздуха для охлаждения. Три горизонтальные прорези в корпусе устройства обеспечивают усиленный воздушный поток, одновременно выступая в качестве элементов дизайна.
Внутри PS5 Pro есть так называемые жалюзи, которые разделяют блок питания и корпус, уменьшая шум от вентиляторов. Инженеры разместили порты HDMI, LAN и USB в PS5 Pro немного выше, чем в оригинальной PS5. Решение связано с тем, что материнская плата флагманской консоли имеет высокоплотную конструкцию схем. Увеличились и размеры вентиляционных отверстий, что улучшает теплоотвод.

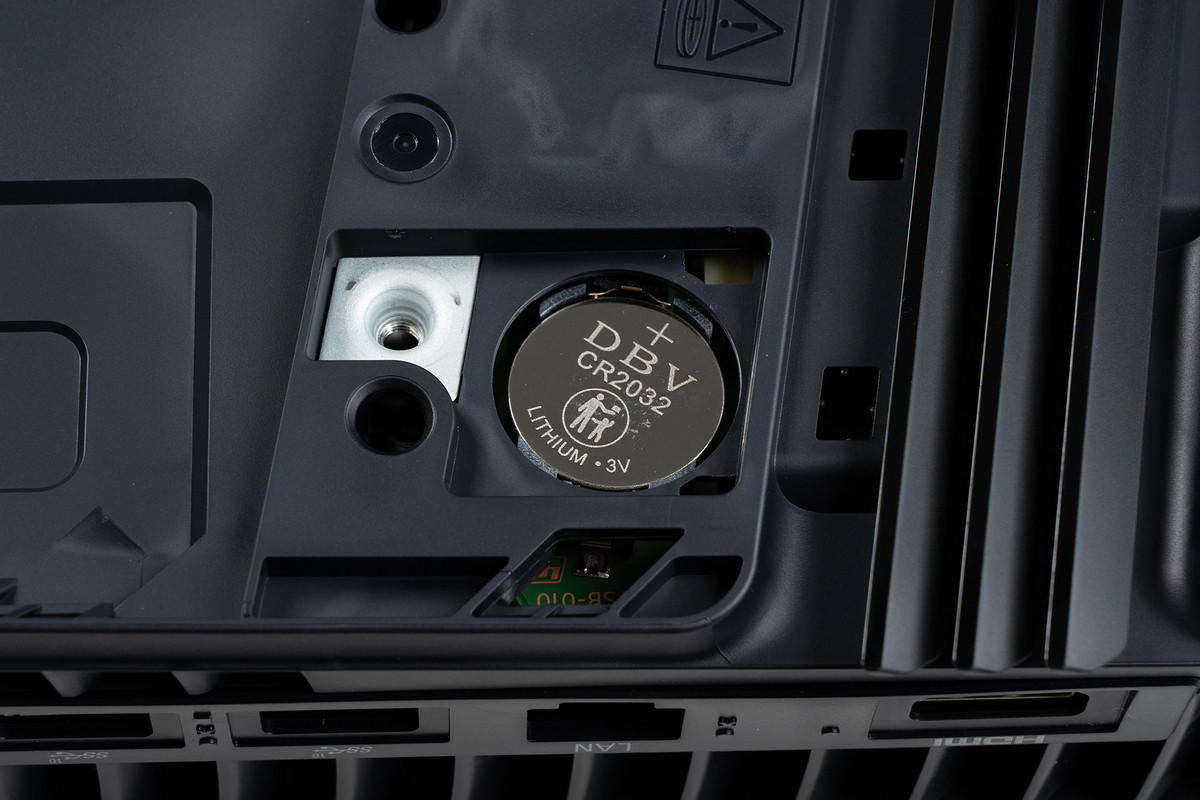

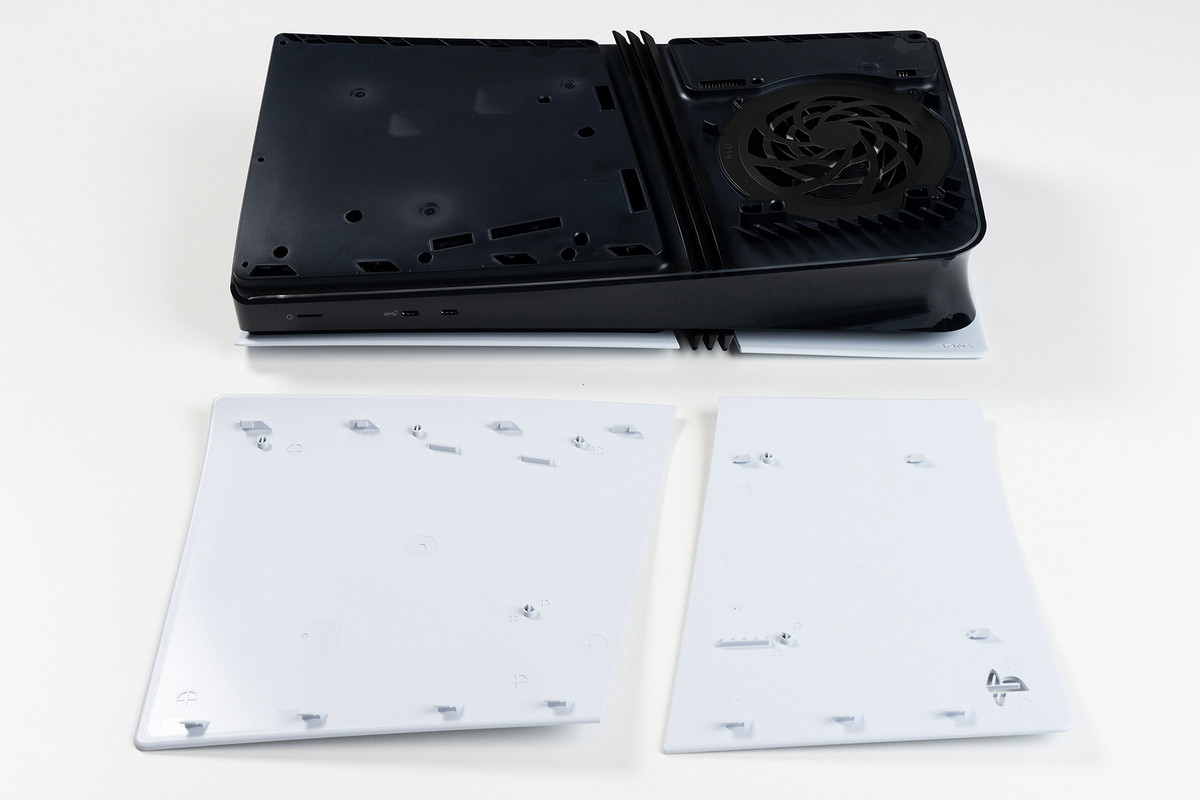

В верхней части PS5 Pro расположен пылеуловитель, а в нижней — слот для накопителя M.2 SSD, разъём для дисковода и отсек для установки аккумулятора. Винт для крепления батареи спроектировали так, чтобы он оставался на крышке отсека аккумулятора.

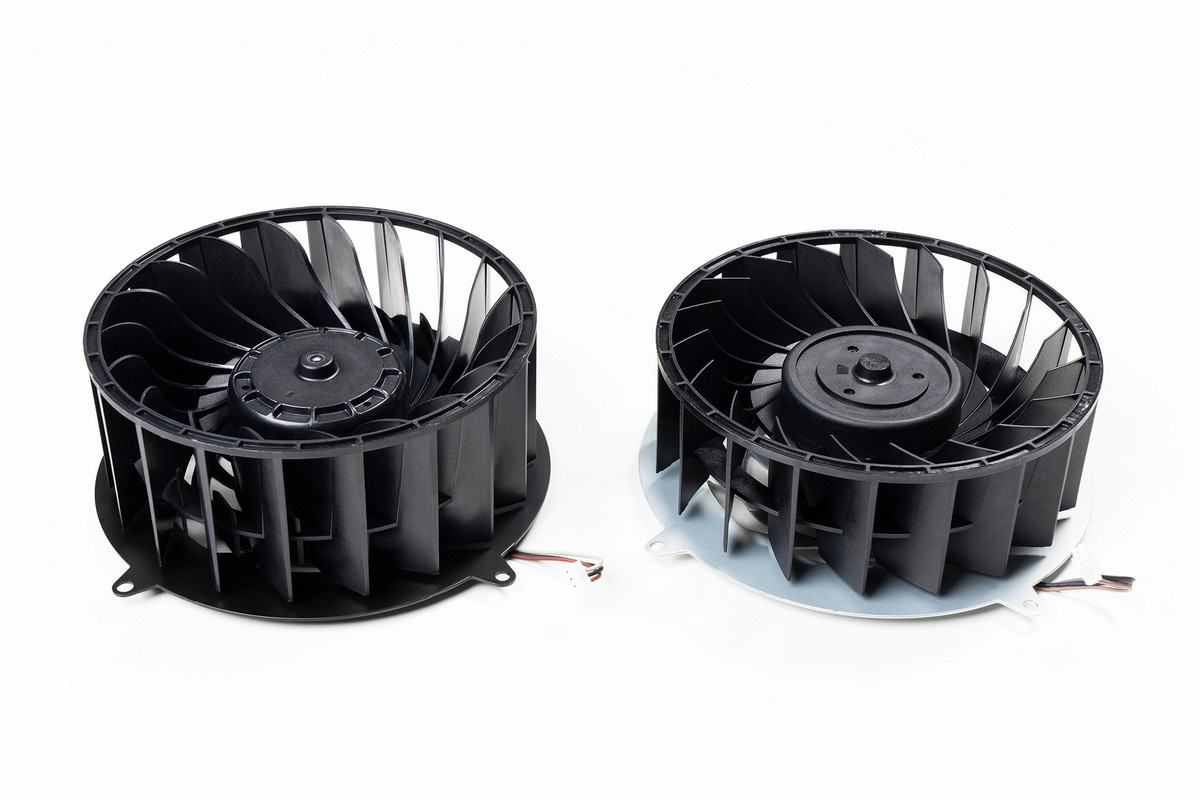

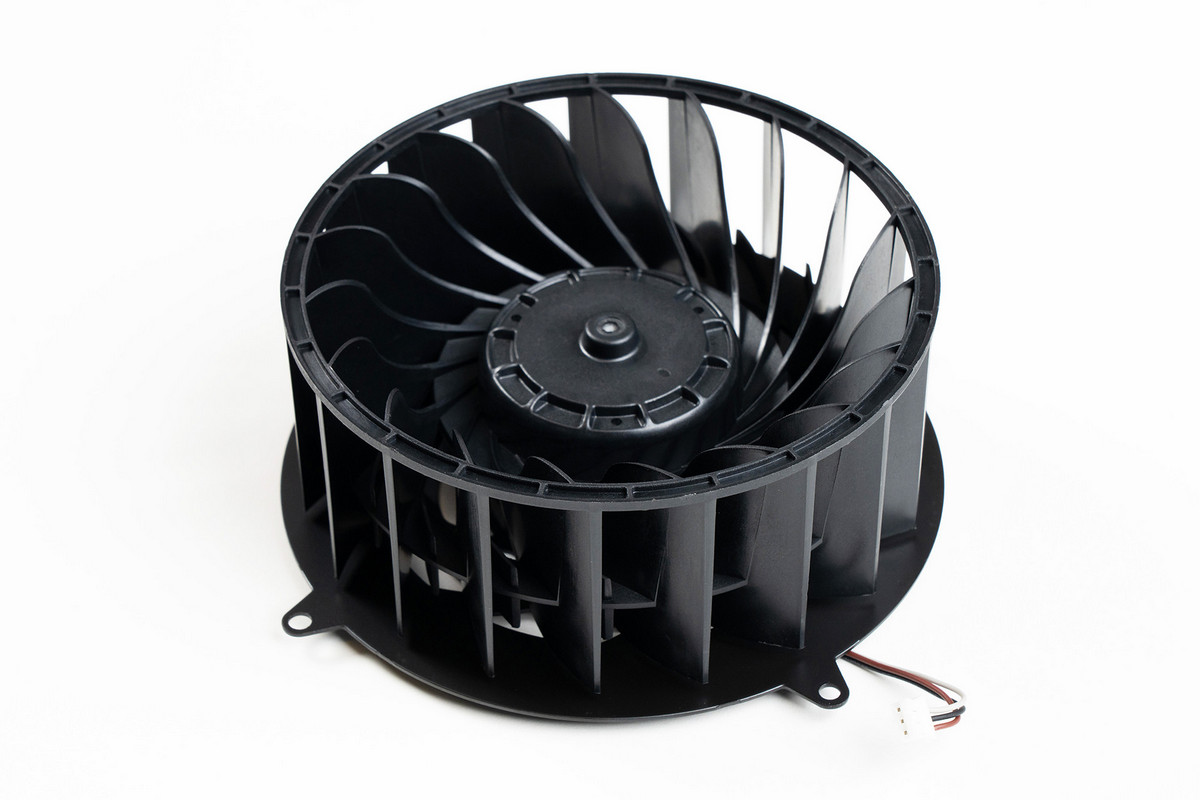

Два вентилятора PS5 Pro имеют одинаковое количество лопастей, но инженеры перепроектировали форму последних элементов для дальнейшей оптимизации. Более того, вентиляторы оснащены дополнительным мини-лопастями.

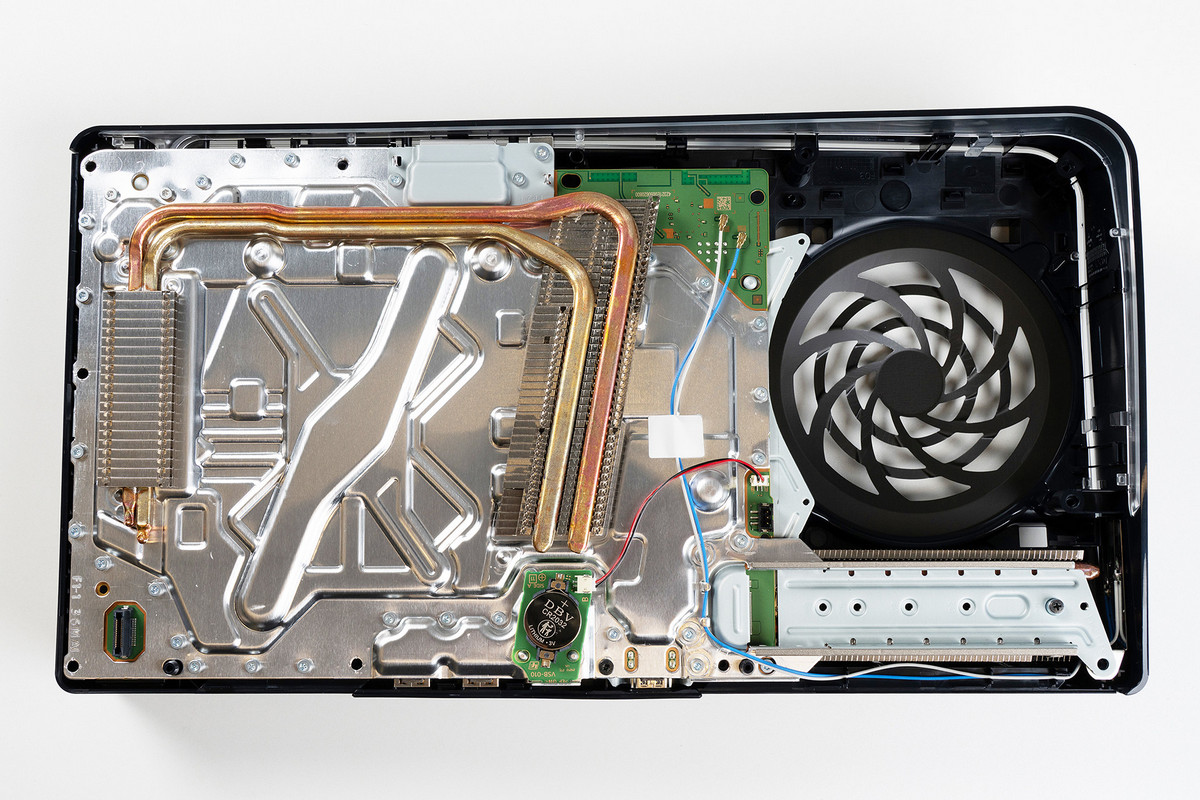

Металлический экран на винтах защищает электронику вокруг от электромагнитных помех, генерируемых компонентами на материнской плате. Подобные помехи способны мешать работе электронных устройств, находящихся рядом с консолью. Винты также минимизируют электромагнитные помехи.

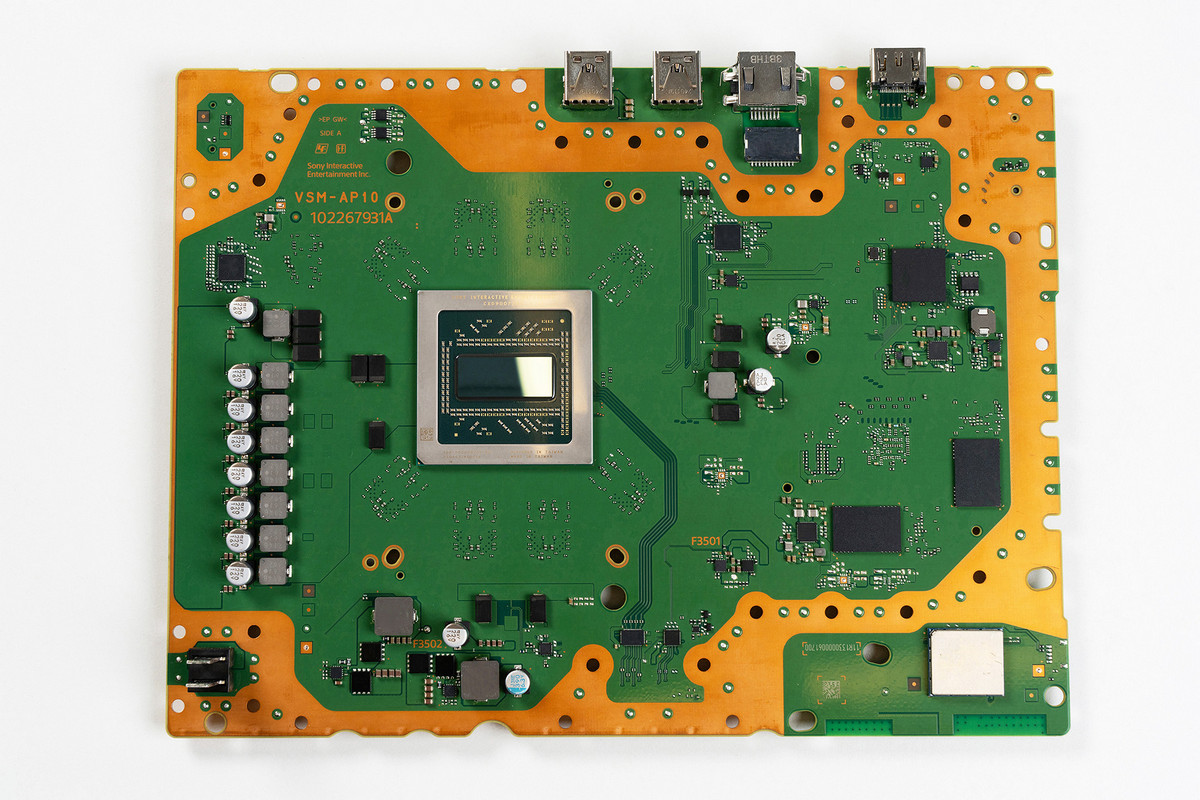

Сама материнская плата PS5 Pro стала больше, чем у оригинальной PS5. Увеличение габаритов продиктовано ростом числа схем, необходимых для достижения повышенной производительности, что также повлияло на расположения вентилятора.

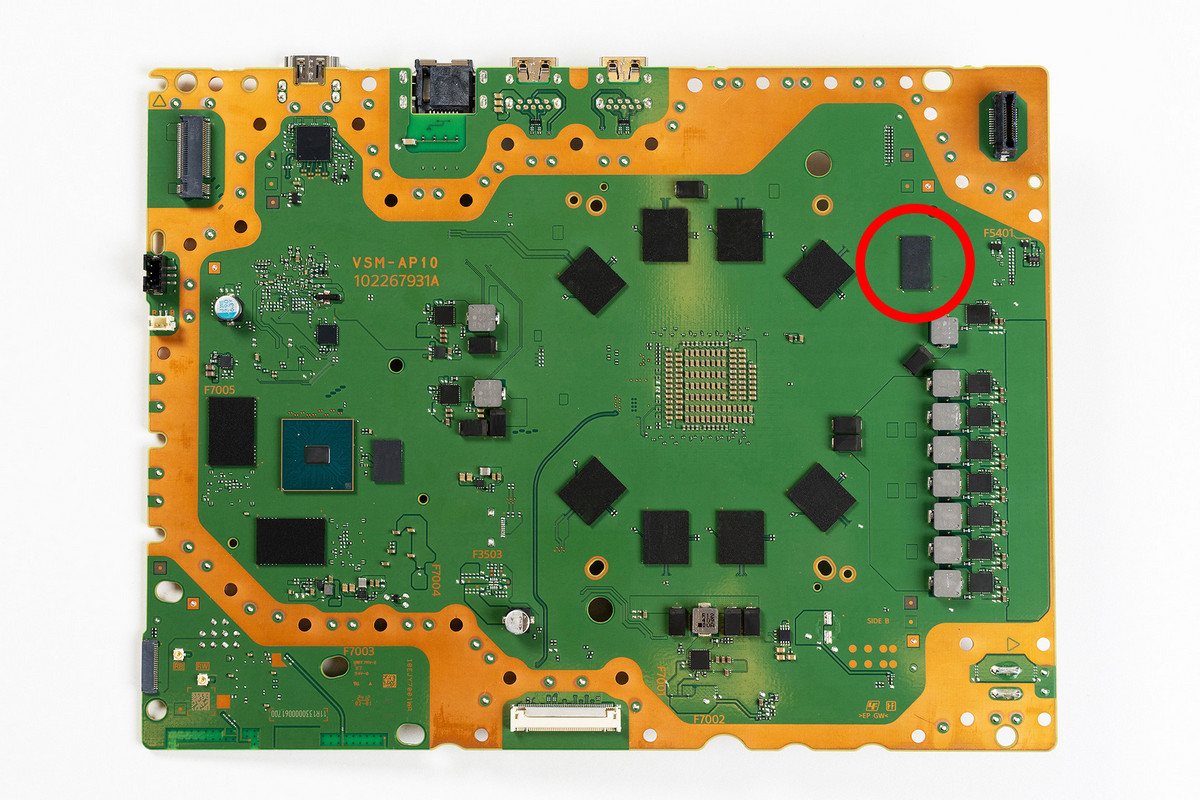

Материнская плата новой консоли имеет больше слоёв по сравнению со своим эквивалентов в PS5, что позволяет более эффективно направлять сигналы и добиться высокой производительности памяти. Количество чипов памяти DDR5 выросло с восьми до девяти, они задействованы для обработки фоновых задач. Восемь модулей памяти GDDR6 обрабатывают графику, чипы стали быстрее.

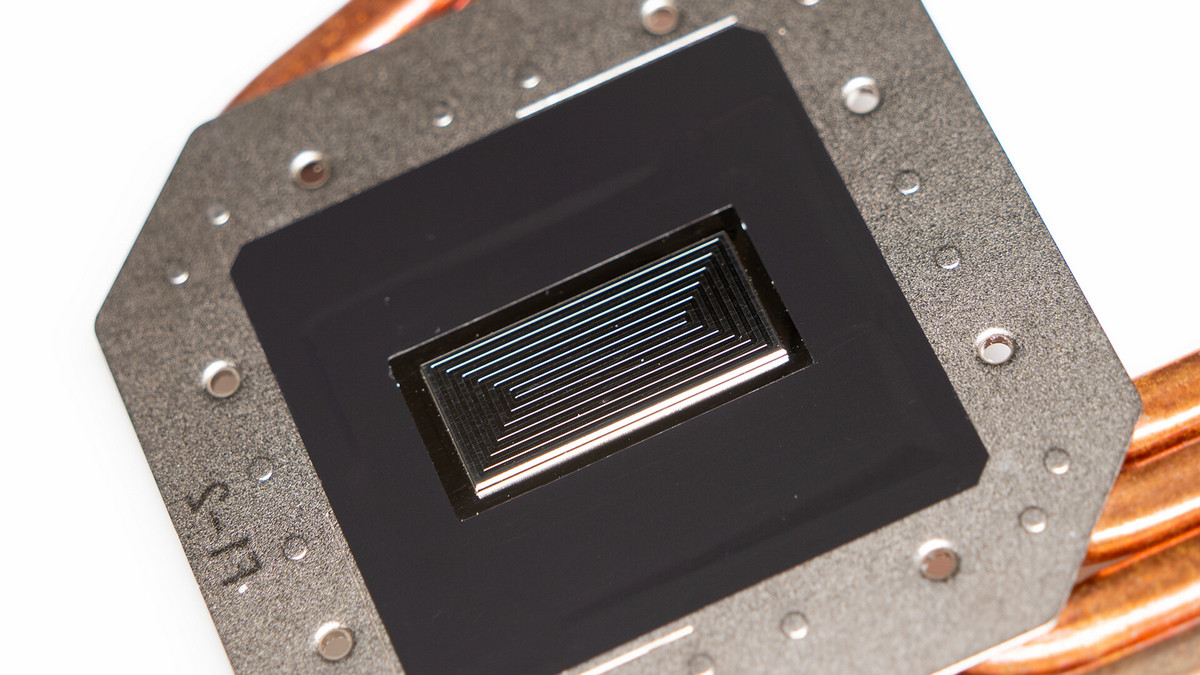

Как и в случае с оригинальной PS5, Sony использовала жидкий металл в качестве термоинтерфейса (Thermal Interface Material, TIM). Жидкий металл имеет гораздо более высокие охлаждающие возможности в сравнении с обычными TIM. На плату PS5 Pro добавили тонкие бороздки, куда нанесли жидкий металл, чтобы эффект охлаждения был более стабильным.

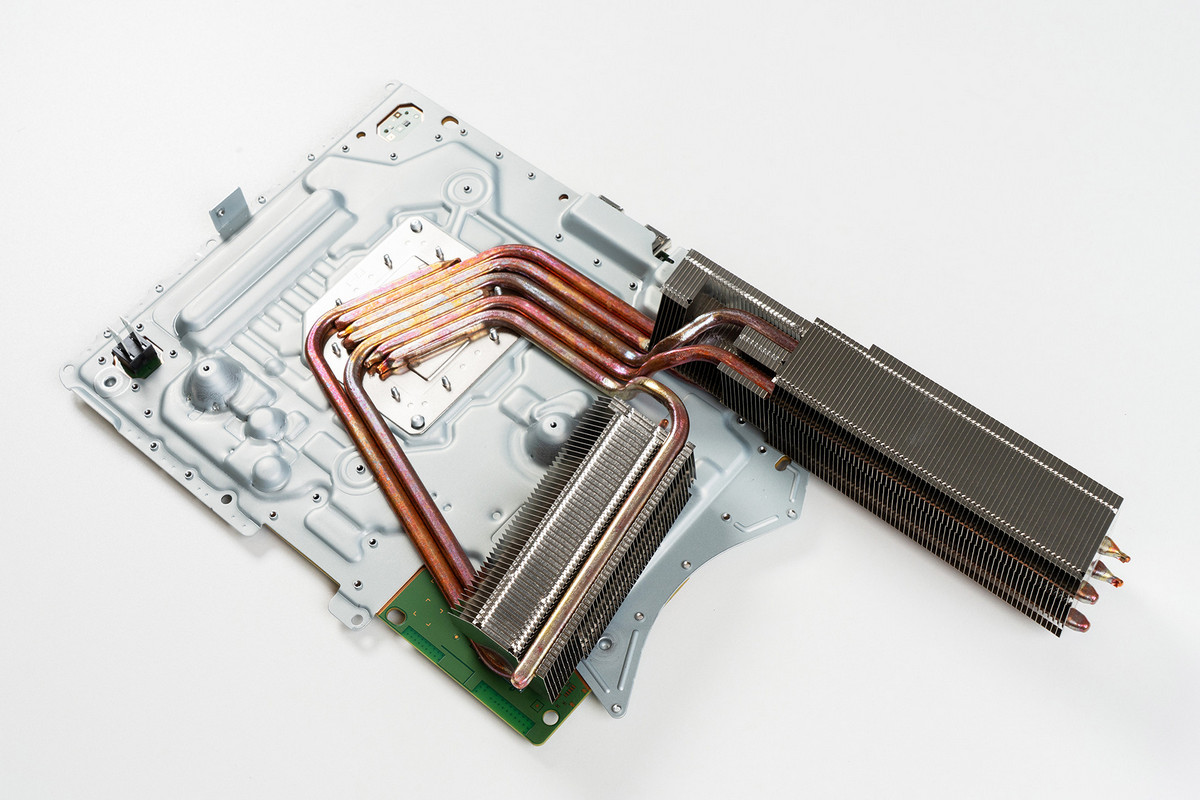

Блок питания PS5 Pro выдаёт примерно на 48 Вт больше мощности по сравнению с базовой PS5. БП стал больше по размеру. Радиатор консоли имеет больше медных тепловых трубок. Алюминиевые рёбра рассеивания тепла разделены на две секции. PS5 Pro оборудована модулем Wi-Fi 7, стандарт выпустили в начале прошлого года.
После релиза оригинальной PS5 в 2020 году Sony опубликовала видео с разбором этой игровой консоли, чтобы показать, как выглядят элементы системы изнутри.
