Привет, Хабрчане! Если вы увлекаетесь электроникой и у вас под рукой есть «малинка», в этой подборке можно найти вдохновение для экспериментов — вот и еще одна идея, чем развлекать себя на майских. Я собрал пять интересных, на мой взгляд, DIY-проектов. Забегая наперед, скажу, что здесь старый магнитофон становится музыкальным центром, карманный мини-ПК работает на паре Pico, а кибердек в стиле 80-х соседствует с лабораторией для обучения и радиостанцией в корпусе размером с ладонь. Каждый гаджет — не просто игрушка, а реальный инструмент для учебы, экспериментов и работы. Погнали!

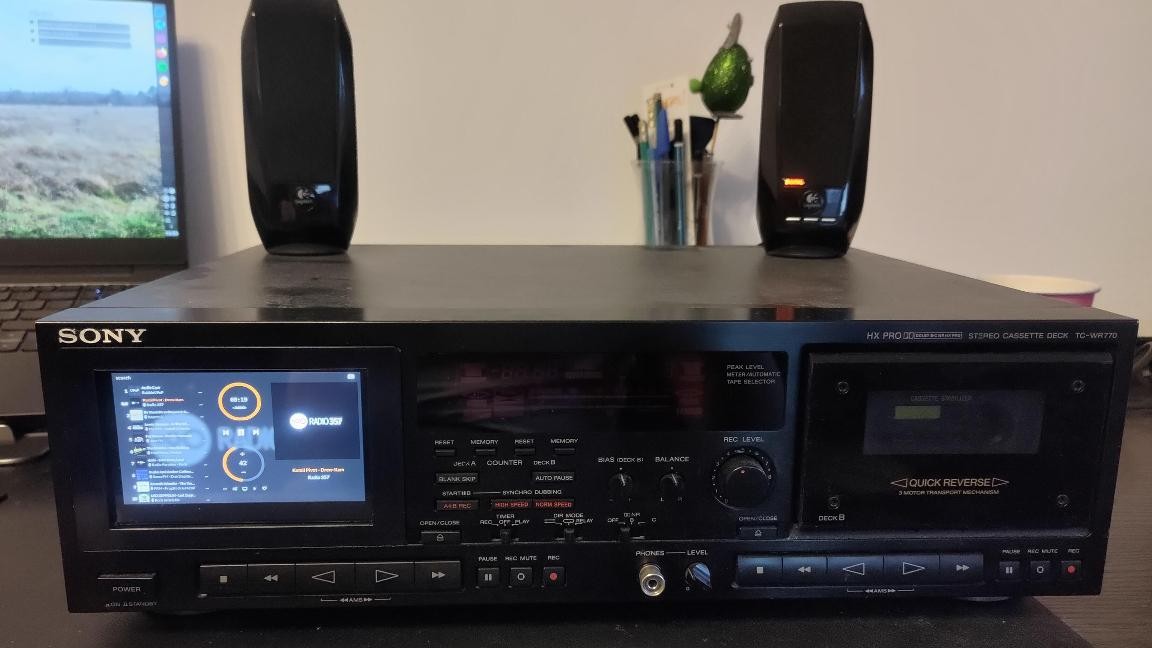

Sony-ретро с Wi-Fi: малинка превращает старый магнитофон в медиацентр
Автор с Reddit под ником Unchecked_arrogance вдохнул новую жизнь в старый двухкассетный магнитофон Sony TC-WR770, превратив его в современный стриминговый центр с помощью Raspberry Pi 3 B+. Все управление — через сенсорный экран, причем и оригинальная кассетная часть полностью рабочая: можно слушать кассеты, а можно — онлайн-музыку по Bluetooth, через Spotify и другие сервисы.
Raspberry Pi интегрирован прямо в корпус магнитофона, получает питание от родного трансформатора. Управление функциями — через 4,3-дюймовый сенсорный дисплей на лицевой панели. Сзади выведены разъемы RJ45 для Ethernet и USB для подключения внешних устройств. Встроен SSD для хранения музыки. Софт — MoOde Audio Player: поддержка стриминга, Bluetooth, Spotify и удобный сенсорный интерфейс.
Характеристики проекта:
-
база: Sony TC-WR770 (двойная кассетная дека);
-
плата управления: Raspberry Pi 3 B+;
-
экран: 4,3″ сенсорный LCD, защитная панель из оргстекла;
-
память: SSD для медиафайлов;
-
сеть: Ethernet (RJ45) и Wi-Fi;
-
питание: от трансформатора магнитофона;
-
порты: USB на задней панели;
-
программное обеспечение: MoOde Audio Player (поддержка Bluetooth, Spotify, интернет-радио, сенсорный интерфейс).
Проект сложный, но интересный — эдакий гибрид винтажности и технологий нового времени. Вот ссылка на него, если захотите повторить.

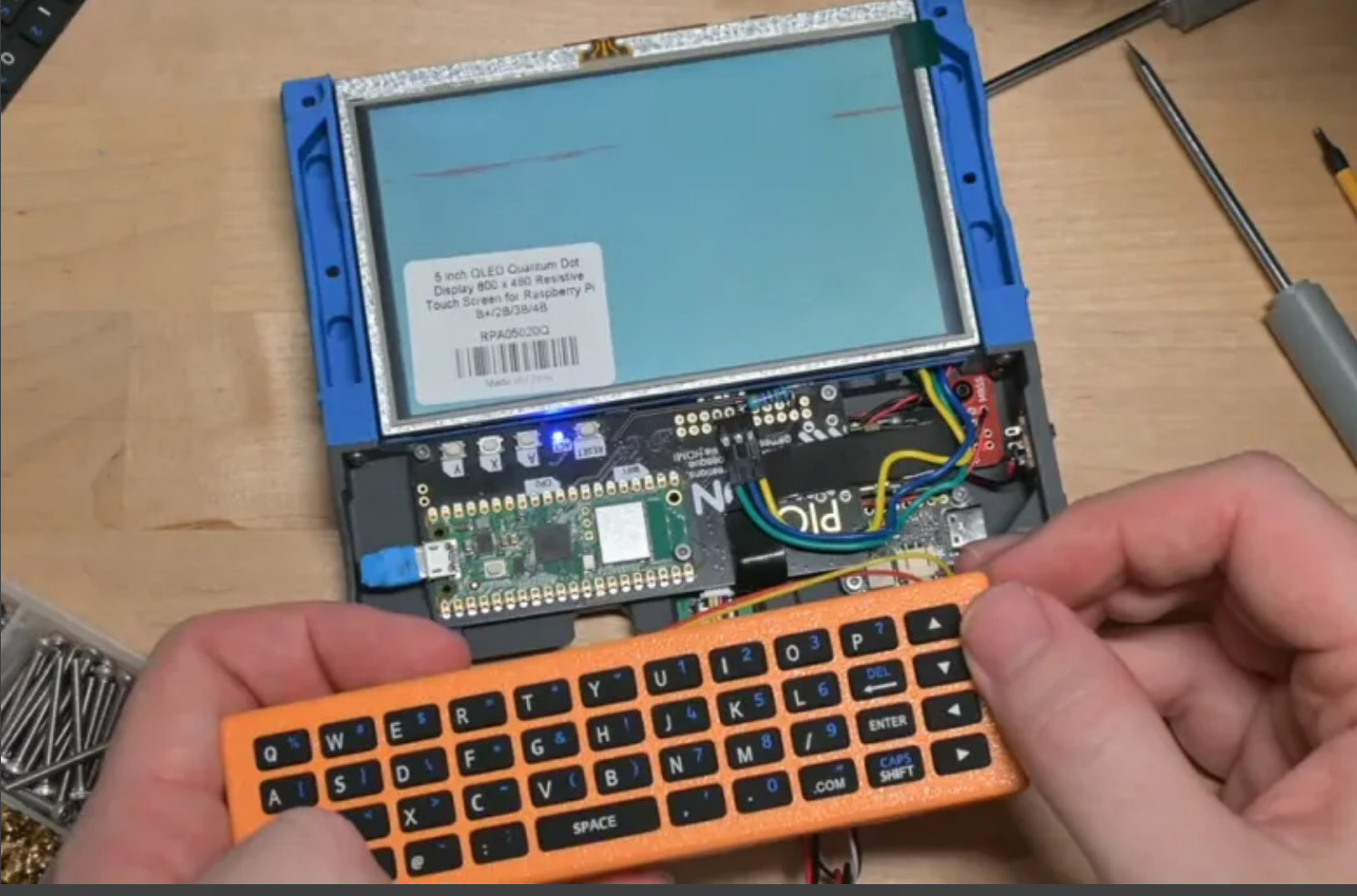

Карманный ПК на двух Raspberry Pi Pico
Девайс собрал автор YouTube-канала Abe’s Projects. Главная цель разработчика — сделать портативный мини-ПК для повседневных задач, экспериментов и хакерских проектов. Сердце устройства — модуль Pimoroni PicoVision с двумя платами Raspberry Pi Pico: одна отвечает за процессор, вторая — за графику.
Такой мини-ПК может пригодиться разработчикам электроники и прототипов, преподавателям робототехники и программирования, сервисным инженерам, специалистам по кибербезопасности и просто любителям DIY. Его удобно брать с собой для быстрой отладки, демонстраций на занятиях, настройки оборудования в полевых условиях или проведения тестов там, где обычный ноутбук не нужен или неудобен.
Мини-ПК работает под управлением Slime OS — легкой открытой операционной системы с поддержкой Python-приложений. Есть рабочий стол, иконки и собственные программы. Управление — через сенсорный 5-дюймовый экран и встроенную клавиатуру (модуль из ТВ-пульта). Все собрано в компактном 3D-печатном корпусе, питание — от аккумулятора. Интерфейс полностью сенсорный, курсора нет — все взаимодействие через тач.
Характеристики:
-
модуль Pimoroni PicoVision;
-
два Raspberry Pi Pico (CPU и GPU);
-
5-дюймовый тактильный экран, 800×480 пикселей;
-
клавиатура из ТВ-пульта;
-
3D-печатный корпус, индивидуальный дизайн;
-
аккумулятор LiPo;
-
ОС Slime OS с поддержкой Python-приложений;
-
HDMI-выход;
-
поддержка расширения Stemma QT.
Больше подробностей по проекту можно получить здесь.

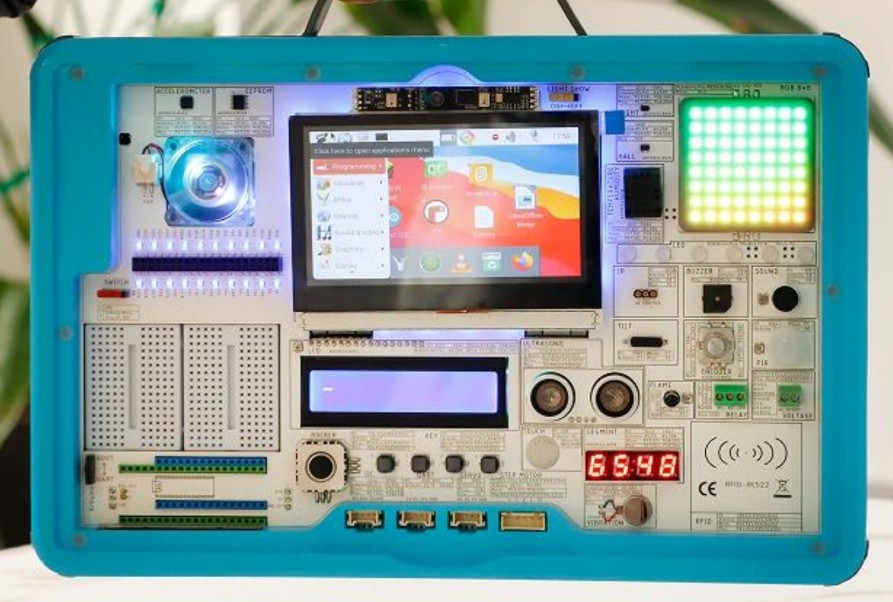

CrowPi 3: учебный центр на Raspberry Pi для тех, кто хочет научиться разбираться в «железе» и AI
Компания Elecrow разработала платформу CrowPi 3. Это многофункциональный открытый учебный набор, сердце которого — Raspberry Pi 5. В комплекте — более 30 аппаратных модулей и 100+ тщательно продуманных курсов по электронике, программированию и искусственному интеллекту. Примеры проектов — охранная сигнализация, RGB-версия Тетриса, музыкальный инструмент — терменвокс.
CrowPi 3 — это не только про Raspberry Pi 5. Можно подключить и другие одноплатные компьютеры: Arduino Nano V3, micro:bit, Raspberry Pi Pico или Pico W. Комплект поддерживает работу со множеством датчиков, портов, дисплеев, светодиодов и даже двумя макетными платами для экспериментов. Авторы идеи утверждают, что платформа позволяет решать разные задачи — от распознавания объектов и лиц до работы с OpenCV и нейросетями. Все это — в портативном кейсе с сенсорным дисплеем и удобным интерфейсом для обучения.
Характеристики:
-
экран: 4,4 дюйма, IPS, 800×480 пикселей, 300 нит, сенсорный;
-
беспроводная связь: Wi-Fi 6 (2,4 и 5 ГГц), Bluetooth 5.2 и LE;
-
интерфейсы: USB-C (in/out), USB 3, USB 2, HDMI, Ethernet, 3,5 мм аудио, Debug;
-
кнопки: питание, громкость/яркость;
-
датчики (вход): EEPROM, гироскоп/акселерометр, 5-позиционный джойстик, 4 тактильные кнопки, тач, RFID, ультразвук, датчик пламени, реле, датчики напряжения, угла, энкодер, PIR, аудио, инфракрасный, температуры и влажности, холла, освещенности, камера, микрофон;
-
прочее: 40-контактный разъем, индикация IO, 2 макетные платы, I2C, UART, серво, возможность питания от батарей (не входит в комплект), 5V/5A с PD;
-
размеры: 285×185×38 мм, есть ручка для переноски.
CrowPi 3 отлично подойдет для образовательных учреждений, кружков и всех, кто хочет разбираться в современной электронике и искусственном интеллекте.
Подробности о проекте — здесь.

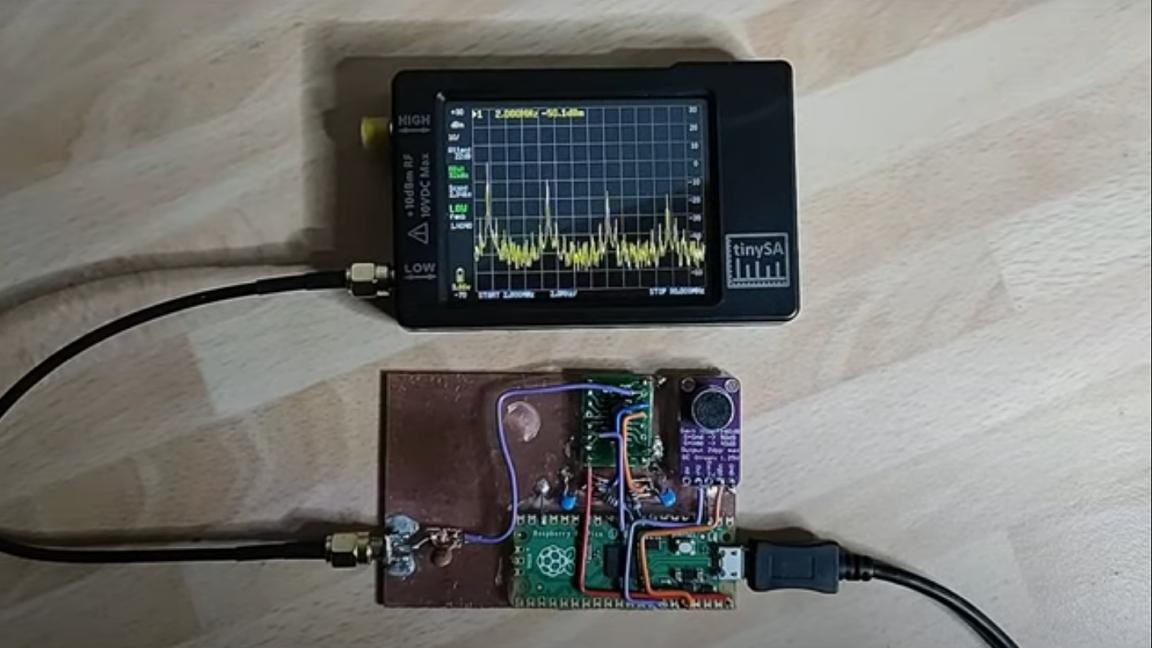

HAM-передатчик на Raspberry Pi Pico: радиостанция, которая помещается в карман
Энтузиаст электроники Джон Доусон собрал радиопередатчик на базе микроконтроллера Raspberry Pi Pico. Идея проста: сделать компактную и доступную любителю радиостанцию, используя возможности Pico. У него все получилось.
Передатчик поддерживает режимы SSB, AM, FM и CW, диапазон работы — от 500 КГц до 30 МГц. Обычно для таких систем требуется отдельный генератор радиочастоты, но здесь роль осциллятора взял на себя сам Pico. В сборке используются аналоговый мультиплексор и микрофон MAC9814. Сигналы обрабатываются через встроенный АЦП Pico или поступают с ПК по USB. Автор подчеркивает, что для вещания на практике нужны фильтр и усилитель, а для использования в эфире стоит заранее ознакомиться с местными законами.
Характеристики:
-
микроконтроллер: Raspberry Pi Pico;
-
генератор: встроенный PIO в качестве RF-осциллятора;
-
диапазон частот: 500 КГц — 30 МГц;
-
поддерживаемые режимы: SSB, AM, FM, CW;
-
вход: аналоговый мультиплексор, микрофон MAC9814, аудио через USB или встроенный АЦП;
-
сборка: прототип на куске фольгированного текстолита;
-
ПО: написано на Python и C++ с нуля.
Проект представлен как рабочий прототип и выложен автором на GitHub и YouTube с подробной инструкцией. Программа и схемы доступны для свободного повторения, но финальная версия требует доработки — фильтрации сигнала и усиления. Отличный вариант для радиолюбителей и тех, кому нравится собирать необычные DIY-проекты на базе Pico.

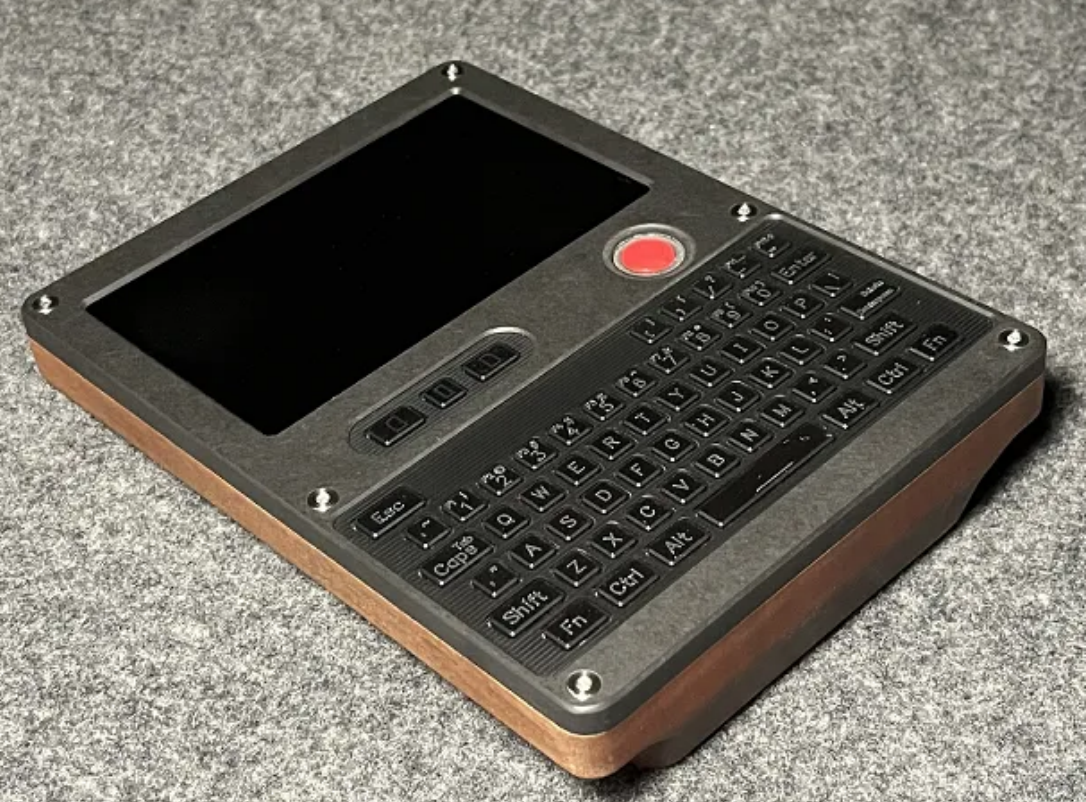

Ретрофутуристический кибердек на Raspberry Pi 5: стиль 80-х, ручная клавиатура и дерево
Инженер и энтузиаст Николас Лабонт собрал уникальный портативный кибердек в духе 80-х на базе Raspberry Pi 5. Проект реализован с нуля — корпус выполнен из пластика и дерева. Внешний вид сочетает винтаж и современные элементы. Главное украшение — клавиатура с фрезерованными вручную клавишами. Внутри — кастомная печатная плата.
Кибердек оснащен SDR-антенной (программно-определяемое радио), которую можно подключать и снимать по желанию. Экран — 800×480 пикселей, установлен за панелью, спроектированной в Fusion360. Для управления курсором используется красный аналоговый джойстик от PSP. Внутри аккумулятор, он обеспечивает автономную работу девайса до 5 часов. Для подключения клавиатуры и джойстика нужна прошивка QMK.
Характеристики:
-
плата управления: Raspberry Pi 5;
-
экран: 800×480 пикселей;
-
клавиатура: полностью кастомная, с вручную фрезерованными клавишами и собственной печатной платой;
-
джойстик: аналоговый от PSP;
-
SDR-антенна: съемная;
-
охлаждение: бронзовый радиатор;
-
питание: внутренний UPS, до 5 часов автономной работы;
-
корпус: пластик, дерево, индивидуальный дизайн;
-
ПО: любое с поддержкой QMK для клавиатуры и джойстика.
Такой кибердек отлично подойдет для радиолюбителей, специалистов по безопасности, инженеров и разработчиков. В целом, всем, кому хочется иметь при себе портативную лабораторию для работы с SDR, тестирования, настройки и анализа сигналов. Инструкция по сборке — вот по этой ссылке.
Пока все. Если у вас есть собственные проекты на «малинке», обязательно расскажите о них в комментариях — будет интересно посмотреть!
Автор: BiktorSergeev
