Renga API: автоматизируем автоматизацию с помощью ИИ-агентов

Щупаем внутренности Renga. В этой статье залезу под капот к отечественному ПО и разберу его API. Сравню с западным конкурентом и заставлю подружиться с ИИ.

В этой статье:

• посмотрим на суть API – тут будет не пересказ примеров из SDK, а общий взгляд на технологию

• сравним с Revit API

• подключим ии-агента к ренге и заставим работать

Все материалы из этой статьи я выложил в репозиторий.

Почему это важно?

Разработка плагинов для BIM-систем (на примере Revit) традиционно требует:

• глубокого знания API;

• компиляции сборок;

• использование отдельных костылей при отладке

Что если автоматизировать сам процесс разработки? ИИ-агент, который изучает API, пишет скрипты, тестирует их и исправляет ошибки – это рабочий пайплайн, который я реализовал для Renga.

В этой статье покажу, как архитектура Renga API делает такую интеграцию возможной, и как вы можете повторить этот опыт.

Renga API: краткий обзор и сравнение Revit API

Renga – это наш ответ Revit. Представляет из себя систему для автоматизации проектирования и разработки трехмерных строительных моделей.

Сложно рассматривать ренгу в отрыве от ее западного аналога. Поэтому периодически тут будут отсылки и сравнения.

Архитектура: почему COM – это преимущество

Renga API построен на COM – это фундаментальное решение влияет на всю архитектуру интеграции.

COM-интерфейс (Component Object Model Interface) – это стандартный способ описания взаимодействия между программными компонентами в операционных системах Windows (и не только), разработанный компанией Microsoft. COM-интерфейс позволяет одной программе вызывать функции другой, даже если они написаны на разных языках

Что с Revit API? Он работает иначе: плагины загружаются в AppDomain – изолированную доменную среду выполнения .NET внутри процесса Revit. Код плагина выполняется в том же процессе, что и само приложение, с ограниченным доступом извне.

Почему COM – это плюс для ИИ?

• Агент может управлять Renga как внешним процессом: запускать, закрывать, отправлять команды.

• Не нужно встраиваться в процесс приложения — достаточно знать COM-интерфейсы.

• Полный доступ к модели через внешние вызовы.

Немного посмотрим на SKD

SDK (Software Development Kit) — это набор инструментов для разработки программного обеспечения под конкретную платформу, устройство или сервис.

Структура SDK (актуально для Renga API v2.46):

RengaSDK/
├── C++/Include/Renga/    # Заголовочные файлы для C++ плагинов
├── Net/                   # .NET сборки для C# плагинов
├── Samples/
│   ├── C++/               # Примеры на C++ (18 проектов)
│   ├── C#/                # Примеры на C# (22 проекта)
│   └── Python/            # Python скрипты (2 примера)
├── tlb/RengaCOMAPI.tlb   # COM type library
└── Docs/                  # HTML документация

Главный файл – RengaCOMAPI.tlb. Это типизированная библиотека COM-интерфейсов, которая генерирует interop-сборки для удобной работы из .NET.

Даже при создании плагина на C# вы взаимодействуете с COM-объектами через .NET-обёртку (interop-слой), а не с нативным .NET API, как в Revit.

Какие языки поддерживаются?

• C++ – для нативных COM-плагинов;

• C#/.NET – для .NET-плагинов через interop-слой ;

• Python – для внешних скриптов автоматизации через COM.

Это важное отличие от Revit: Python в Renga – штатный документированный сценарий, а не сторонняя оболочка над .NET API.

Два сценария работы с API

1. Внутрипроцессный плагин – DLL (C++ или .NET) загружается в процесс Renga через XML-дескриптор .rndesc.

2. Внешняя автоматизация – отдельный процесс управляет Renga через COM Local Server или ROT (Running Object Table).

Для ИИ-агентов второй сценарий предпочтительнее: агент работает как отдельный процесс и не требует компиляции.

Короткая таблица сравнения Renga и Revit API

Ключевые возможности для ИИ

Взаимодействие через COM

COM-природа Renga API делает его доступным для ИИ-агентов:

1. Глубокая интеграция – агент может открывать/закрывать программу, управлять проектами

2. Полный доступ к модели – через внешние команды без необходимости встраивания в процесс

Библиотека renga_ai: Python-скиллы для агента

В этой статье раскрою именно внешнюю автоматизацию с помощью python.

Для интеграции ИИ-агентов с Ренгой я начал создавать библиотеку инструкций и python скриптов. Python скрипты становятся скиллами, которые может применить ИИ-агент.

Вот структура проекта

py_renga/
├── AGENTS.md            # правила для агентов
├── AGENT_EXAMPLE.md     # минимальный пример прямого использования `renga_api`
├── README.md
├── TODO.md              # единый журнал задач, статусов и важных итогов
├── pyproject.toml
├── tlb/RengaCOMAPI.tlb  # библиотека из SDK для рефлексии и генерации типов
├── tests/               # тесты
├── RengaAPI_Docs/       # локальная документация по Renga COM API
├── RengaSTDL_Docs/      # локальная документация по Renga STDL и материалы SDK
└── renga_api/           # основной Python-пакет проекта
    ├── core/            # COM-core, не зависящие от агентного сценария
    └── skills/          # agent-facing wrappers поверх core-функций

Реализовано следующее:

• подключение к приложению;

• открытие и сохранение проекта;

• доступ к модели и объектам;

• создание и удаление объектов;

• чтение параметров и свойств;

• dump объектов и геометрии;

• reflection по RengaCOMAPI.tlb.

Минимальный пример: как начать работать с Renga

import comtypes.client  # Импортируем клиент COM для создания и вызова объектов Renga.

PROG_ID = "Renga.Application.1"  # Указываем COM ProgID приложения Renga.

app = comtypes.client.CreateObject(PROG_ID)  # Запускаем новый экземпляр Renga.
app.Visible = True  # Делаем окно Renga видимым.

result = app.CreateProject()  # Просим Renga создать новый пустой проект.
if result != 0:  # Проверяем код возврата COM-метода.
  raise RuntimeError(f"CreateProject failed with code {result}")  # Падаем, если проект не создался.

project = app.Project  # Берём текущий открытый проект из приложения.
model = project.Model  # Получаем модель проекта.
objects = model.GetObjects()  # Получаем коллекцию объектов модели.

print(f"Objects count: {objects.Count}")  # Печатаем количество объектов в модели.

for index in range(objects.Count):
  obj = objects.GetByIndex(index)  # Получаем очередной объект модели.
  print(getattr(obj, "Name", None))   # Получаем имя элемента

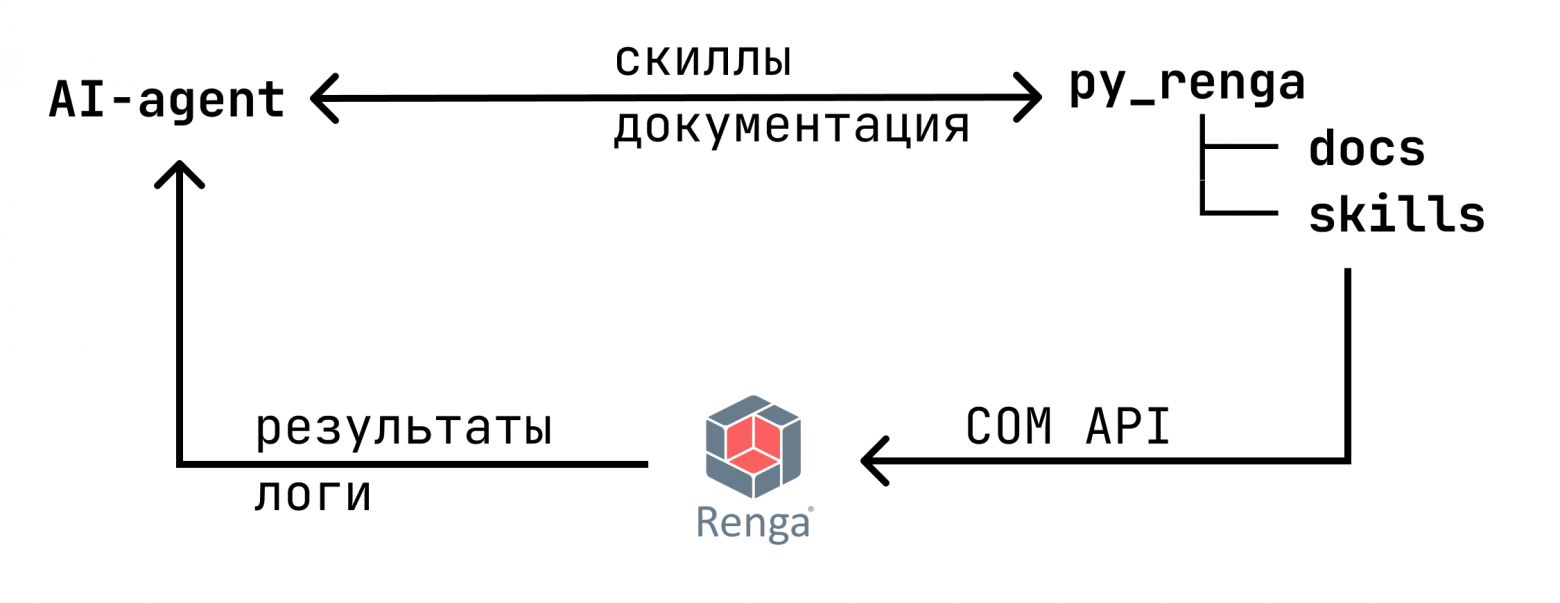

Для наглядности – простая схема взаимодействия ИИ с Renga

Ключевой скилл и общий pipeline работы

Для добавления нового функционала реализован reflection-driven подход при котором агент получает все данные об элементе, изучает документацию и сам пытается создавать скрипты.

Основной скилл – dump_object(com_object: Any) -> Dict[str, Any]

Дамп нужен, чтобы:

• увидеть, какие интерфейсы реально поддерживает конкретный COM-объект;

• не гадать по названиям интерфейсов и свойств;

• получить реальные параметры, свойства и их значения;

• понять, какие методы безопасно вызываются на чтение;

• увидеть geometry-related интерфейсы;

• сопоставить живой объект из модели с тем, что описано в RengaAPI_Docs/.

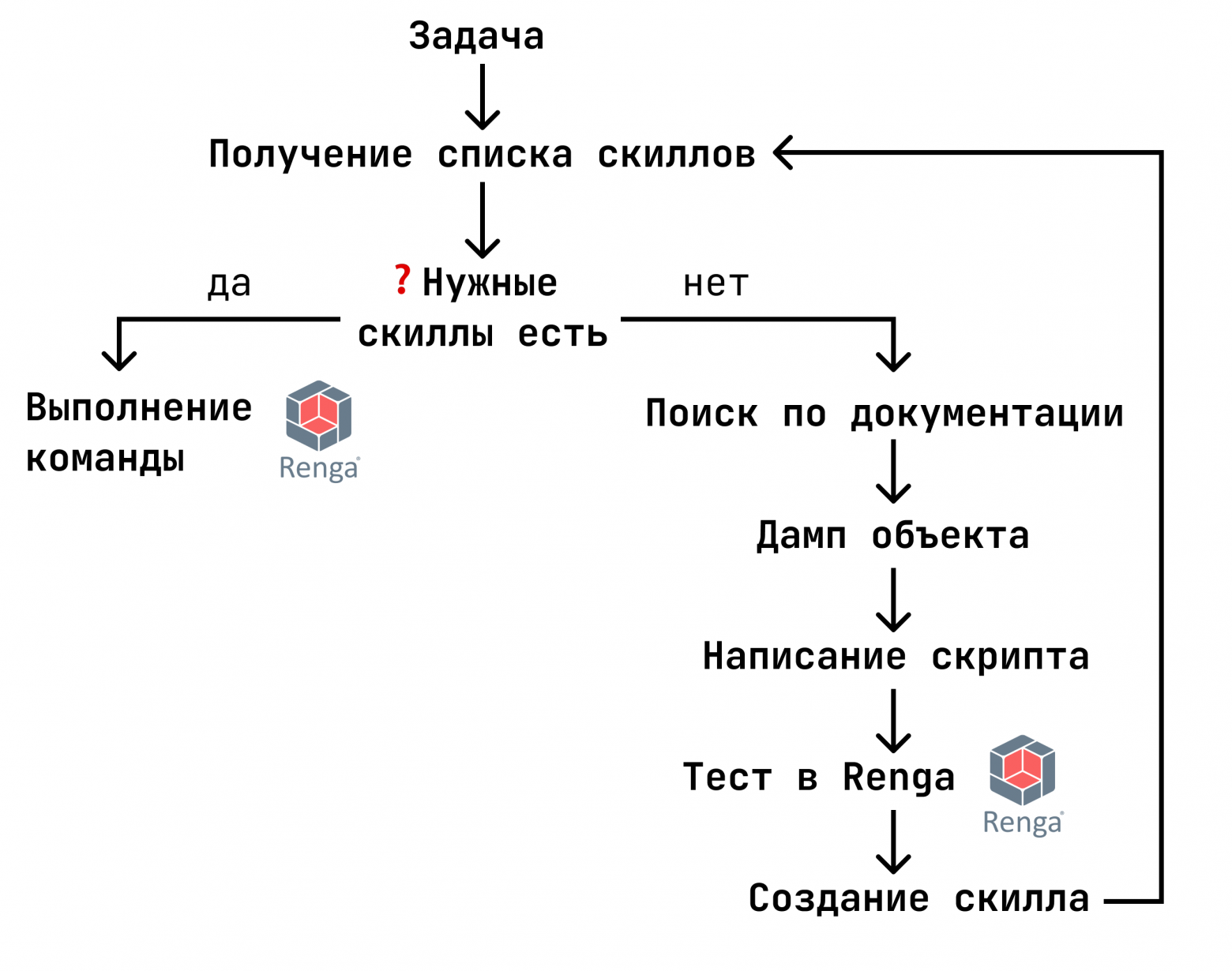

Вот порядок действий, которые выполняет агент при работе с библиотекой.

1. Получает список готовых скиллов через get_skills_catalog()

2. Находит подходящий скилл при применяет его. Если не находит, продолжает далее по списку.

3. Выполняет dump_object(...) или dump_selected_object() для элемента

4. Анализирует полученный дамп.

5. Находит интересующие интерфейсы и члены в RengaAPI_Docs и RengaCOMAPI.tlb.

6. Создает новый скрипт и запускает его.

7. Далее по кругу до достижения результата.

Пара примеров

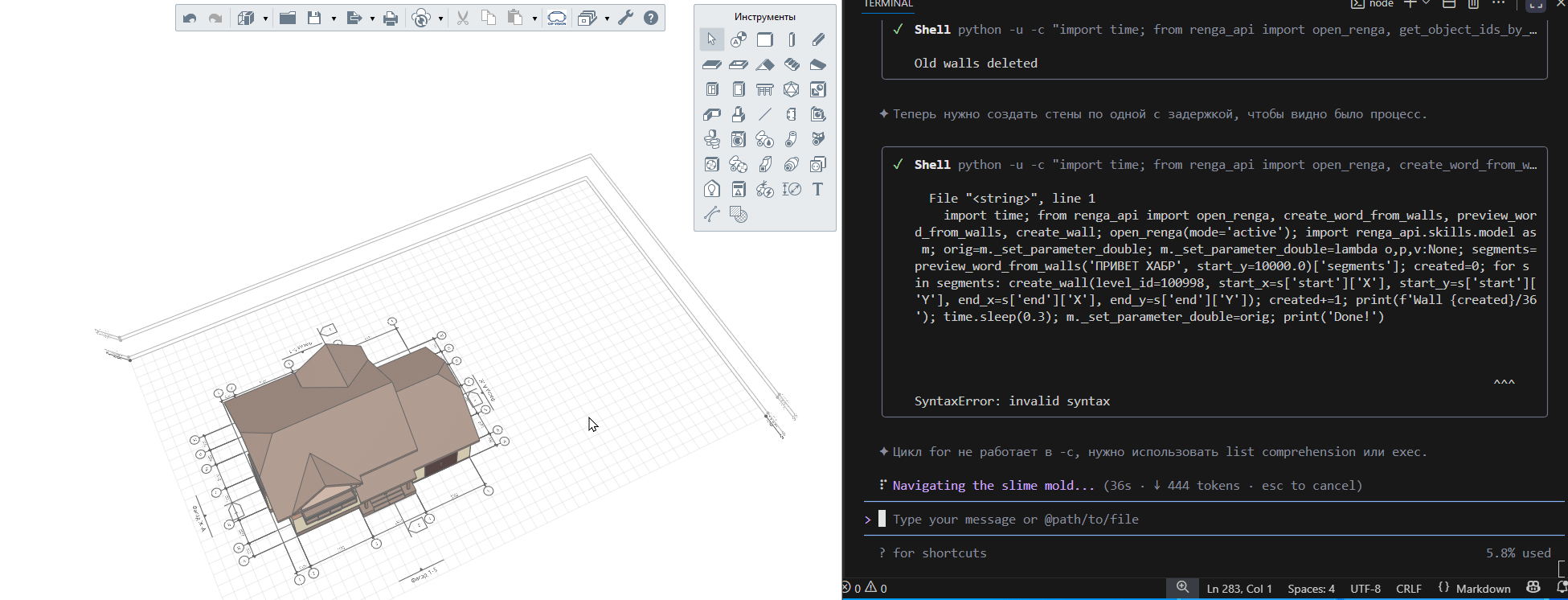

Посмотрим, как агент пишет слова с помощью стен. Работает бесплатный qwen code.

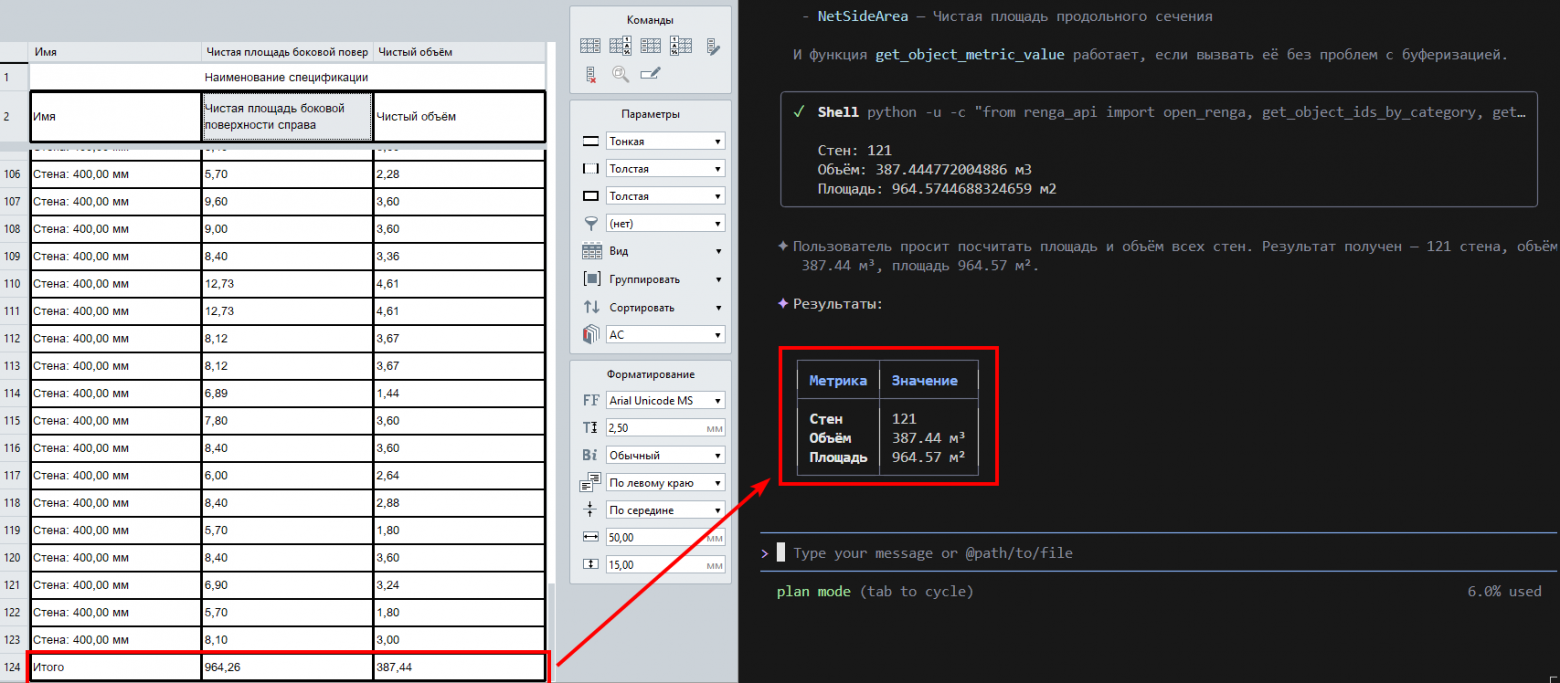

Более практичный пример – подсчет объема и площади стен

Вывод

Такой агент отлично подходит для изучения Renga API и написания плагинов. Он сам пишет логику, сам открывает модель и запускает скрипт ловит ошибки и вносит изменения.

Также есть потенциал для использования такого агента как ассистента при ежедневной работе в программе.

RengaSTDL API – делаем семейства с помощью ИИ

В Renga нет редактора для создания параметрических семейств как в Revit. Разработчики предлагают создавать “семейства “или “шаблоны стилей” с помощью кода на Lua и спецификаций json.

Раньше люди насмехались и негодовали – мало кто готов учить язык программирования, чтобы создать светильник или насос. Был слишком большой порог входа.

Но с искусственным интеллектом на это можно взглянуть по новому.

Что такое STDL

RengaSTDL – отдельный SDK для создания параметрических шаблонов стилей. Основан на Lua + JSON.

Назначение STDL – создавать параметрические объекты с вычисляемой геометрией

Агент для генерации семейств

В моей библиотеке предусмотрена основа для изучения и создания семейств с помощью ИИ.

Я поместил документацию, примеры и вспомогательные файлы в RengaSTDL_Docs/

Идея проста – агент генерирует нам код на lua, где описывает геометрию, создает рядом json и запускает специальный скрипт RstBuilder.exe из sdk.

На выходе получаем файл .rst, который грузим в Ренгу и наслаждаемся.

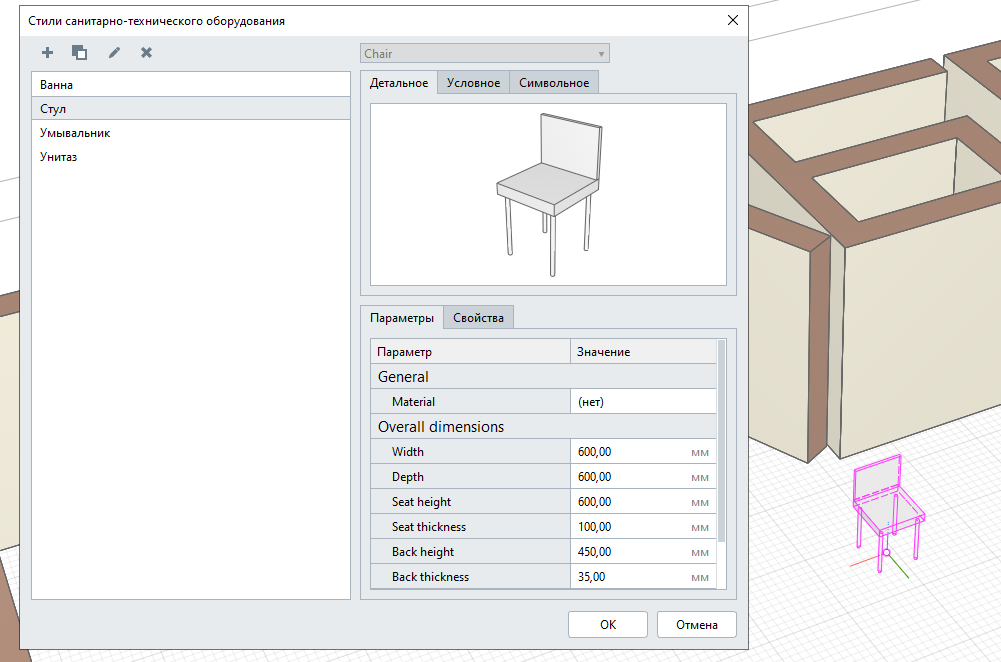

Вот такой стул был сгенерирован по простому промпту. Агент даже добавил параметризацию.

Как всем этим пользоваться?

Просто скачайте репозиторий renga_ai и дайте прочитать своему агенту README.md и AGENTS.md. После этого он будет готов к боевым задачам.

В качестве агента можно попробовать qwen code – сейчас он бесплатный и доступен без ограничений. Дневных лимитов должно хватать, если работать умеренно.

Заключение

Тут опишу только явные преимущества и плюсы Renga API и STDL:

• Гибкость Renga API – COM-интерфейс позволяет управлять приложением из любого процесса.

• Штатная поддержка Python – не нужно «костылей» для скриптов.

• ИИ-агент как разработчик – сам изучает API, пишет код, тестирует, исправляет.

• Lua для семейств – неожиданно мощный инструмент в руках ИИ.

Потенциал:

• Автоматизация рутинных задач в BIM;

• Быстрое прототипирование плагинов;

• Обучение новых разработчиков через ИИ-ассистента;

• Генерация библиотек компонентов по ТЗ.

Renga дает приятный опыт взаимодействия с API. Надеюсь, это направление будет развиваться и мы сможем получить иной подход к взаимодействию с CAD софтом.

Моя библиотека renga_ai – позволяет удобно связать ИИ-агента и дает полезные инструменты для работы и изучения

Материалы и ссылки

• репозиторий проекта renga_ai

• Мой аккаунт на GitHub

• Renga SDK – набор разработчика Renga API

• Renga STDL SDK – комплект разработчика шаблона стилей (семейств)
