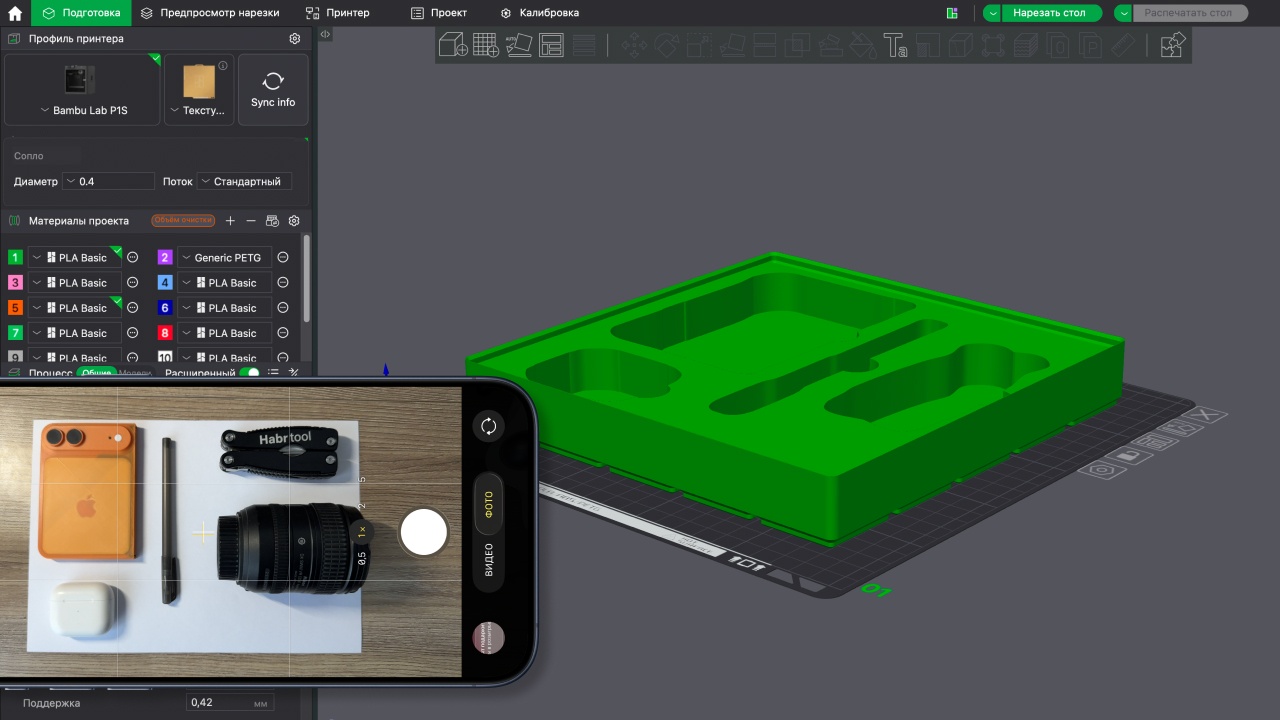

Tooltrace — нейросетевой инструмент, который генерирует ложементы для предметов по фотографии. На выходе пользователь получает CAD-файлы, чтобы ложемент можно было распечатать на 3D-принтере, вырезать лазером или изготовить из вспененного материала.

Tooltrace — инструмент для генерации ложементов по фото - 1

Для генерации ложемента надо разложить предметы на листе A4 и сделать фотографию. Сервис автоматически определяет границы листа и обрезает лишнее, поэтому можно не стараться поместить в кадр только сам лист. Снимок лучше делать с хорошим освещением и без теней. В бесплатной версии нейросеть может посчитать тень частью предмета, что в итоге повлияет на точность генерации.

Tooltrace — инструмент для генерации ложементов по фото - 2

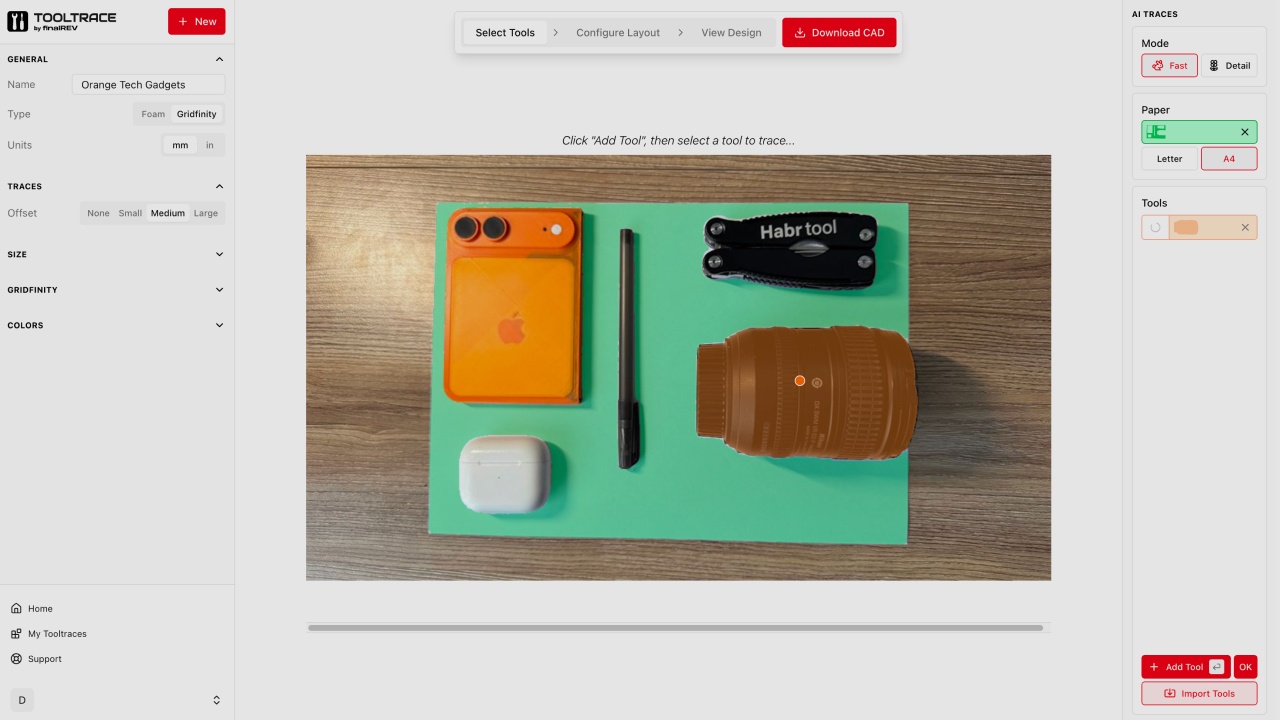

Готовый снимок надо загрузить на сайт и подождать, пока система завершит анализ. После этого с помощью кнопки Add Tool следует выбрать на фото предметы, для которых нужен ложемент. Лучше выбирать режим Detail вместо Fast. Он дольше работает, но контур получается более точным.

Tooltrace — инструмент для генерации ложементов по фото - 3

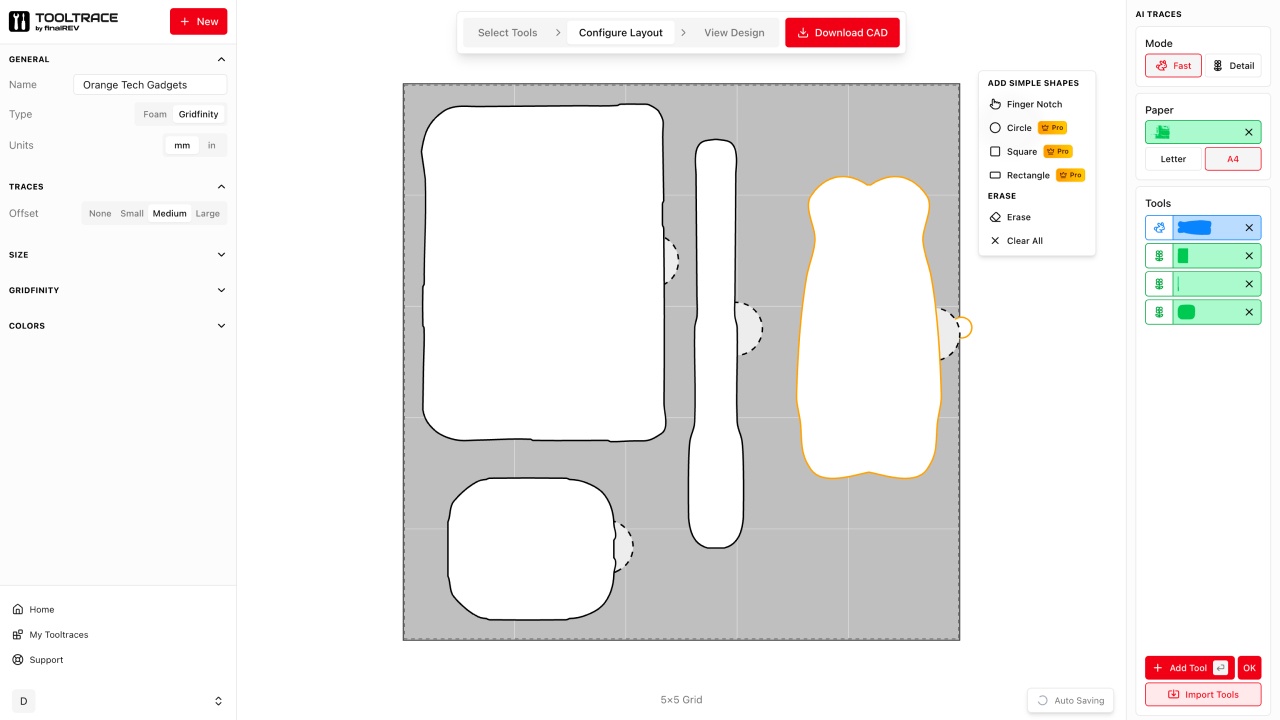

После трассировки контуров можно переходить во вкладку Configure Layout для того, чтобы удобнее расположить предметы, удалить лишние и добавить выемки для пальцев. В этой же вкладку можно перегенерировать контур, если это необходимо. Кроме того, в левой части экрана есть настройки ложементов, в которых можно указать параметры глубины, размеры и другие детали.

Tooltrace — инструмент для генерации ложементов по фото - 4

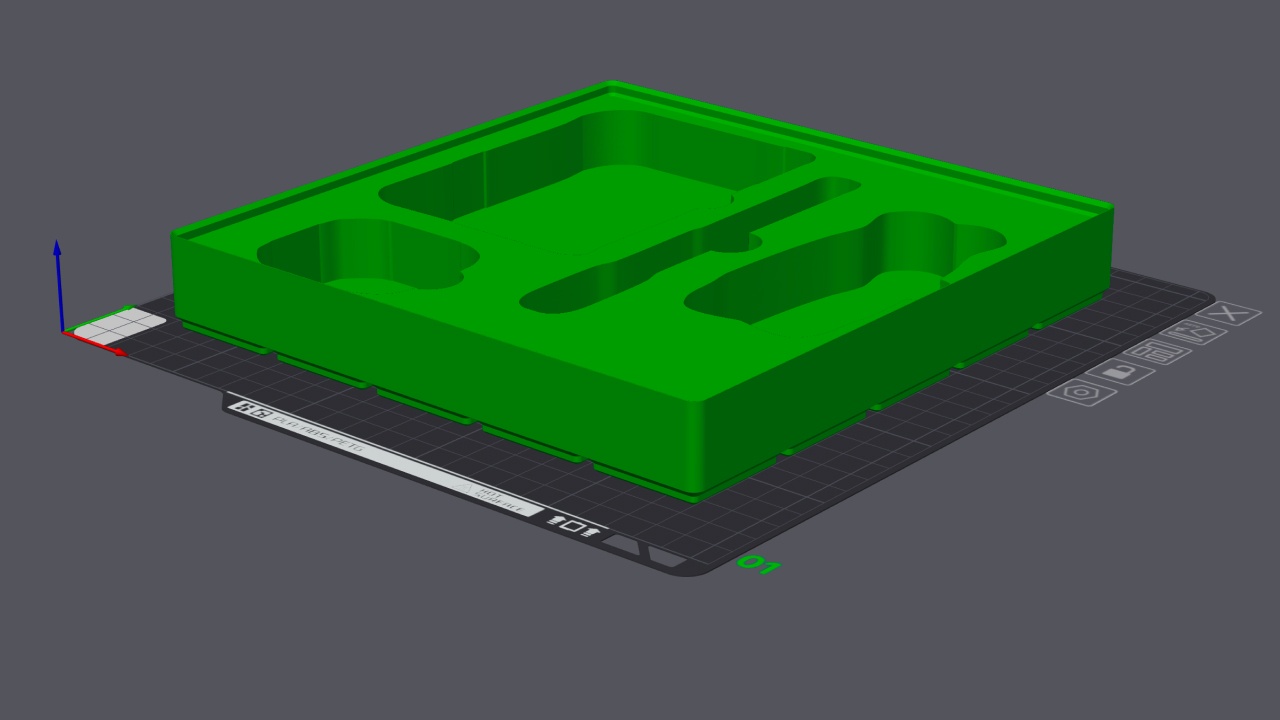

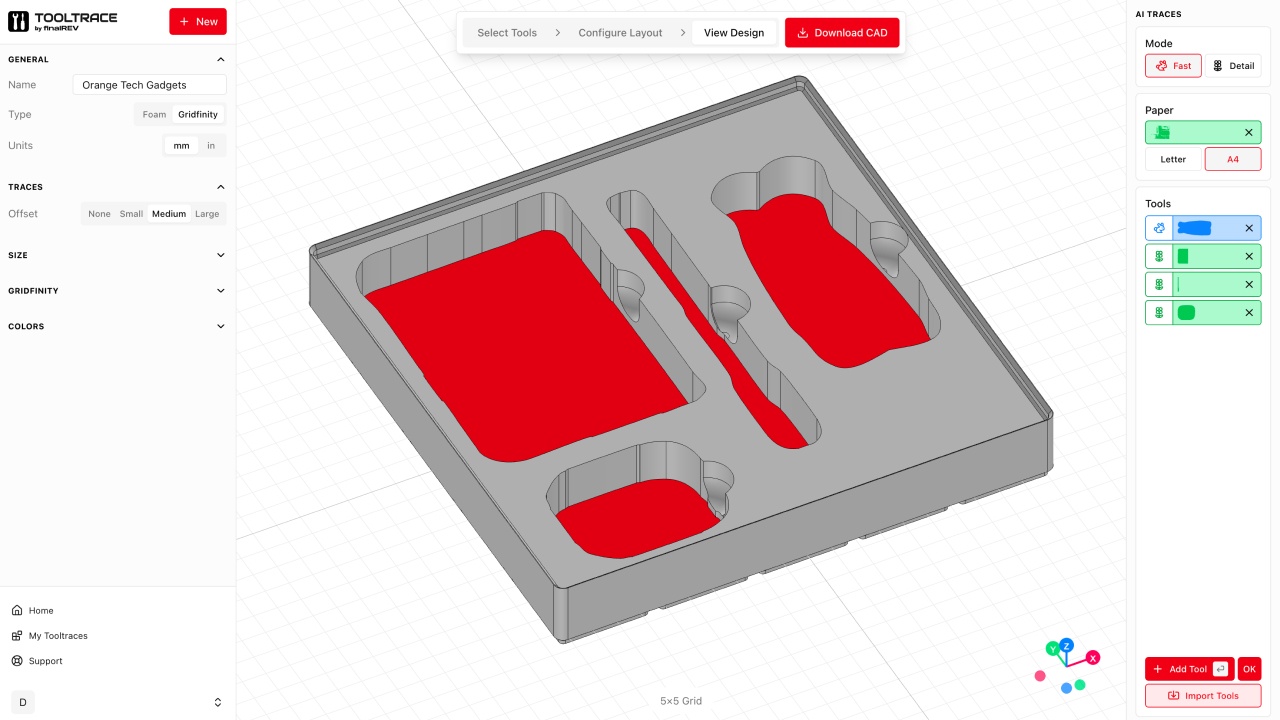

На финальный результат можно посмотреть во вкладке View Design. Готовый файл доступен для скачивания в форматах SVG, DXF, STEP, STL и 3MF. Для более детальной доработки модель можно экспортировать в САПР.

Tooltrace — инструмент для генерации ложементов по фото - 5

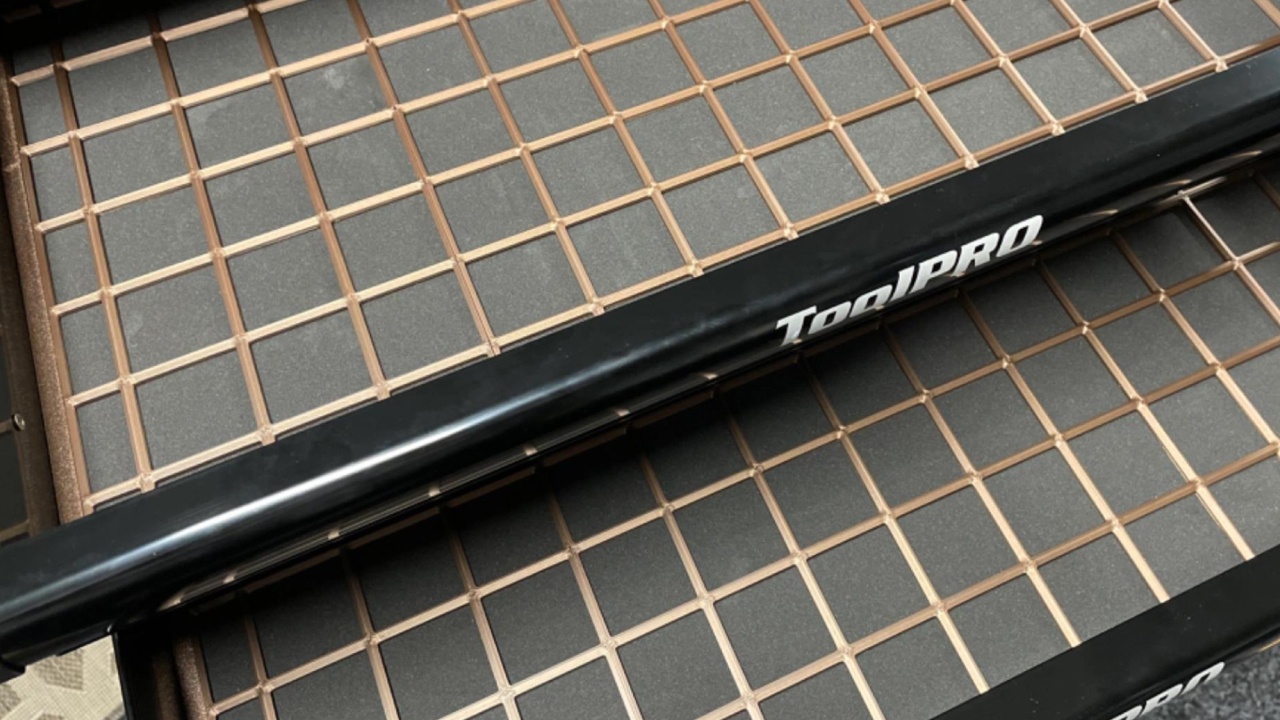

Важно отметить, что по умолчанию система генерирует ложементы под формат Gridfinity — открытую модульную систему организации и хранения. Она предполагает, что у основания, например, выдвижного ящика или верстака, есть сетка 42 × 42 мм, а у ложементов, коробок и других предметов — пазы под эту сетку. Благодаря такому подходу части системы хранения не гуляют по ящикам.

Tooltrace — инструмент для генерации ложементов по фото - 6

Tooltrace — инструмент для генерации ложементов по фото - 7

Tooltrace — инструмент для генерации ложементов по фото - 8

Сервис доступен онлайн и работает в браузерах на базе Chromium. Базовые функции бесплатные, но за 8 долларов в месяц можно оформить подписку на расширенную версию. Она включает в себя улучшенные возможности определения контуров предметов на снимках и возможность добавлять в макет простые формы прямо в онлайн-редакторе.
