Введение в обслуживание АСУ ТП на примере эффективных предприятий

Сегодня автоматизированные системы управления технологическими процессами (АСУ ТП) являются неотъемлемой частью любого современного производства. Однако сама установка и пусконаладка системы — лишь половина дела. Настоящее испытание начинается в момент, когда оборудование переходит в эксплуатацию. Именно тогда становится очевидной роль обслуживания АСУ ТП — комплекса действий и организационных мер, позволяющих поддерживать системы в работоспособном состоянии, минимизировать простои и обеспечить надёжную работу всего предприятия.

Опыт эффективных предприятий в этой сфере показывает, что качественное обслуживание АСУ ТП напрямую влияет на экономические показатели компании, а также на гибкость и безопасность производства. В данной статье рассматриваются ключевые аспекты обслуживания АСУ ТП, опираясь на опыт компаний-лидеров отрасли, избегающих кризисных ситуаций и добивающихся устойчивого успеха за счёт выверенных стандартов и технологий.

1. Почему обслуживание АСУ ТП критически важно

Существует расхожее мнение, что затраты на обслуживание АСУ ТП — это всего лишь «необходимое зло». Однако на практике эти вложения зачастую многократно окупаются. У эффективных предприятий обслуживание АСУ ТП строится на следующих принципах:

• Минимизация простоев. Каждый час простоя оборудования может стоить предприятию десятки или сотни тысяч долларов. Регулярное обслуживание снижает риск аварийных остановок.

• Безопасность персонала и оборудования. У АСУ ТП есть критические зоны, в которых малейший сбой может привести к инцидентам с последствиями для жизни и здоровья людей или экологии.

• Снижение стоимости владения. Грамотный сервис продлевает срок службы оборудования и минимизирует расходы на аварийные ремонты.

• Устойчивость к технологическим изменениям. На предприятиях часто внедряются новые линии или обновляется программное обеспечение. Хорошо обслуживаемая АСУ ТП быстрее интегрируется в изменяющуюся архитектуру производства.

Опыт лидеров отрасли показывает, что системный подход к сервису — это конкурентное преимущество, а не просто статья расходов.

2. Организационная структура обслуживания

У эффективных предприятий структура обслуживания АСУ ТП всегда хорошо регламентирована. Обычно её можно условно разделить на три уровня:

2.1 Уровень эксплуатации

Это уровень операторов и производственного персонала. Их задача — следить за состоянием оборудования и своевременно фиксировать отклонения:

• Ведение журналов неисправностей

• Оценка состояния интерфейсов HMI

• Проверка сообщений о неисправностях

Важно, что у эффективных предприятий операторы проходят специальное обучение, чтобы распознавать признаки неисправностей на ранней стадии.

2.2 Уровень технического обслуживания

Это уровень инженерно-технических специалистов. Они выполняют такие функции как:

• Диагностика аппаратных неисправностей

• Проверка состояния сетей (Ethernet, Profibus, DeviceNet и др.)

• Чтение и анализ логов контроллеров

• Восстановление систем после отказов

На эффективных предприятиях инженеры имеют чёткие инструкции и стандарты проведения проверок, что значительно сокращает время на устранение неисправностей.

2.3 Уровень стратегического обслуживания

Это уровень руководства службы автоматизации или отдела эксплуатации. Здесь определяются:

• Планы модернизаций

• Стандарты обновления программного обеспечения

• Стратегия по управлению запасами комплектующих

• Политика по обучению персонала

Пример из практики эффективных предприятий: создание централизованных баз данных неисправностей, где собираются все инциденты с детализацией по причинам и решениям. Это позволяет создавать аналитику отказов и сокращать повторяемость ошибок.

3. Стандарты и документация в обслуживании АСУ ТП

Одним из краеугольных камней успешного обслуживания АСУ ТП является наличие качественной и стандартизованной документации. На эффективных предприятиях разработка документации рассматривается не как формальность, а как инструмент управления рисками и обеспечения безопасности.

3.1 Основные виды документации

Ключевые типы документов, которые используются в службах обслуживания:

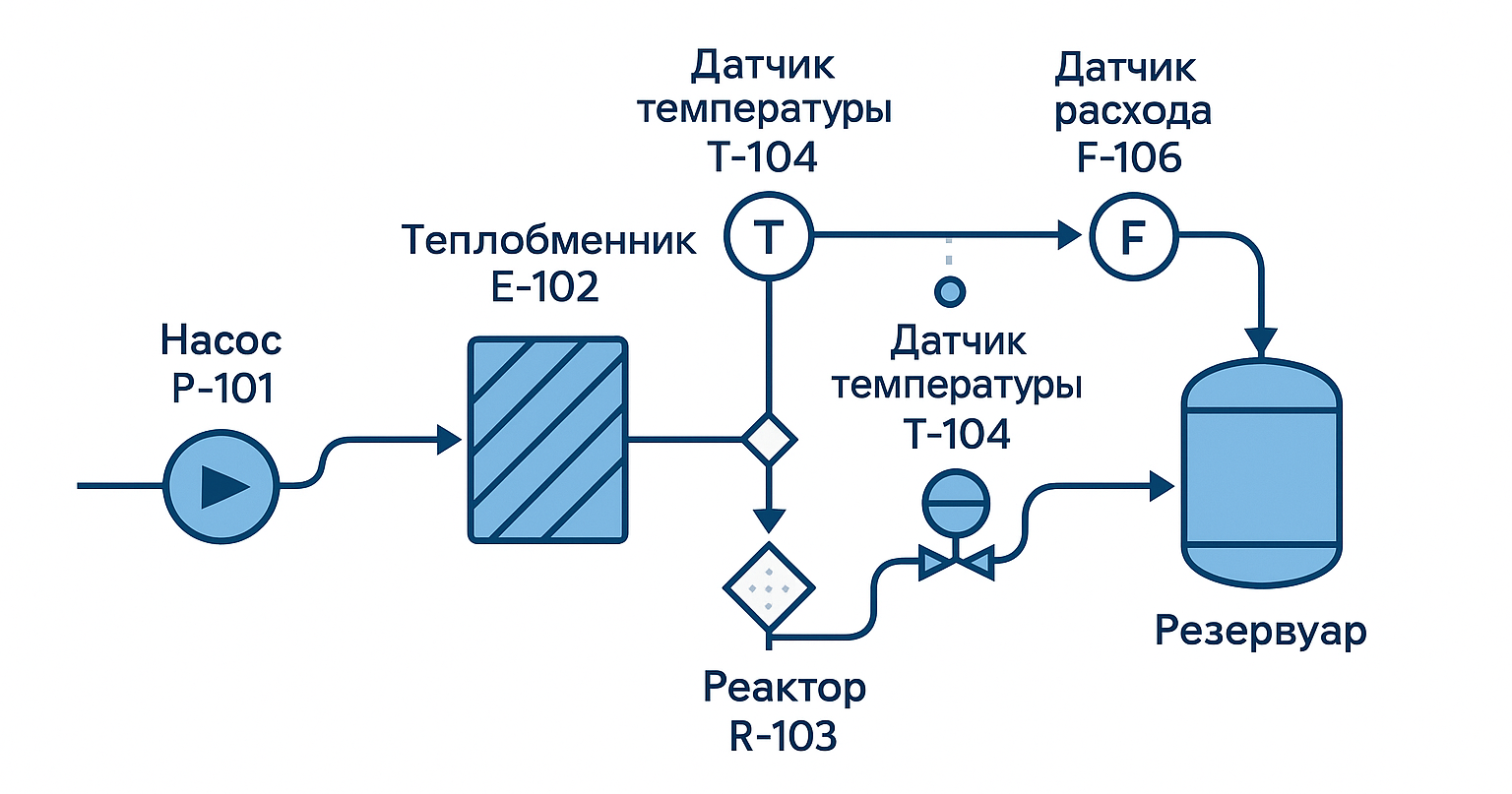

• Функциональные диаграммы процессов. Графическое отображение логики работы установки. Упрощает поиск причин сбоев.

• Схемы подключения оборудования. Показывают топологию сетей, соединения между контроллерами, датчиками, приводами.

• Регламенты обслуживания. Пошаговые инструкции по проверке узлов системы.

• Протоколы аварийных ситуаций. Алгоритмы действий персонала при разных типах отказов.

3.2 Стандартизация документации

На эффективных предприятиях приняты следующие правила:

• Единая структура документов для всех производственных объектов

• Унифицированные обозначения элементов схем

• Использование электронных баз данных (ePLAN, AutoCAD Electrical, и пр.)

• Регулярное обновление документов при изменении логики работы систем

Такой подход позволяет быстро вводить новых сотрудников в курс дела, а также сокращает время реагирования при авариях.

4. Типичные проблемы и методы их предотвращения

Обслуживание АСУ ТП — это постоянная борьба с тремя главными врагами:

1. Случайные отказы оборудования

2. Ошибки программирования

3. Неправильные действия персонала

4.1 Случайные отказы оборудования

Даже самое надёжное оборудование может выходить из строя. На эффективных предприятиях для минимизации этих рисков применяются:

• Регламентная замена элементов (реле, источники питания, вентиляторы в панелях)

• Мониторинг состояния сетей (с помощью специализированных анализаторов)

• Использование интеллектуальных датчиков, передающих параметры вибрации, температуры, тока

Программные ошибки могут приводить к сбоям целых линий. На эффективных предприятиях минимизация ошибок достигается благодаря:

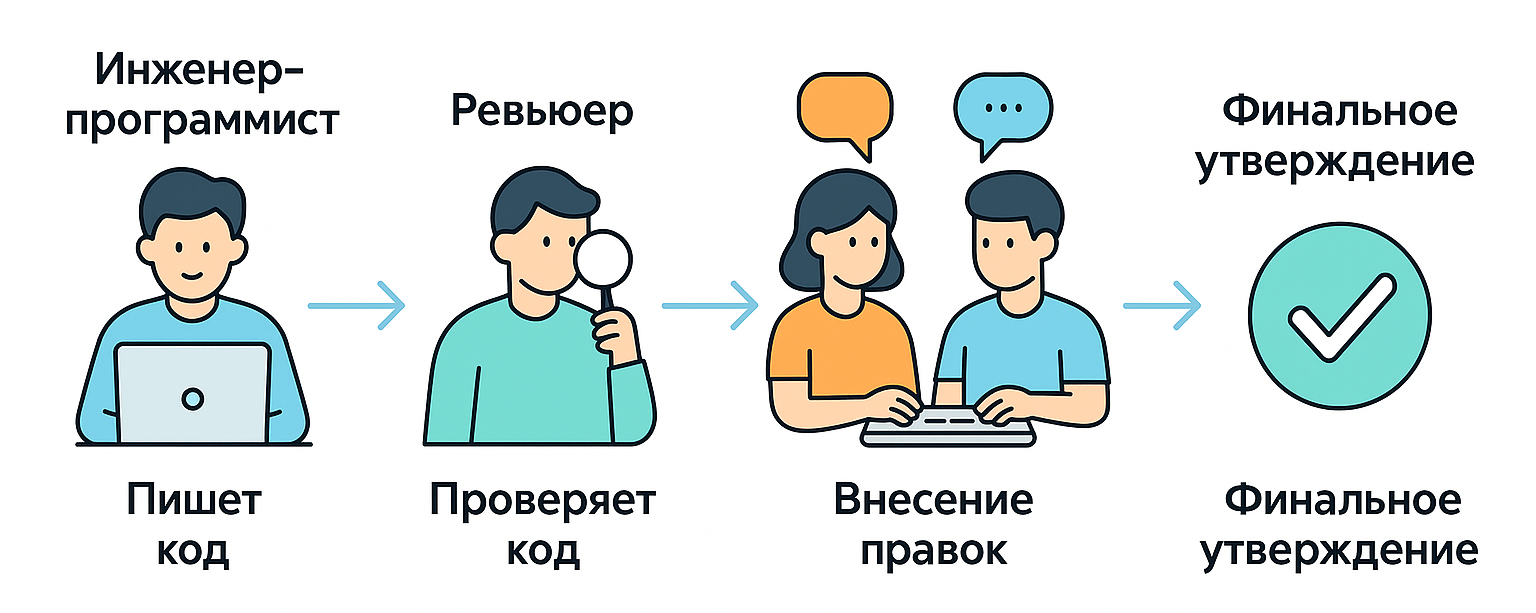

• Code Review. Регулярная проверка кода другими инженерами

• Использование шаблонов программирования

• Симуляция логики до загрузки в контроллер (т.н. Digital Twin или виртуальная отладка)

Интересный факт: внедрение практики рецензирования кода позволяет сократить количество ошибок на 30-50%.

4.3 Неправильные действия персонала

Человеческий фактор — частая причина простоев. Ошибки случаются потому что:

• Недостаточно знаний о логике работы установки

• Отсутствие понимания влияния их действий на другие участки процесса

• Стрессовые ситуации во время аварий

На эффективных предприятиях этому уделяют большое внимание:

• Обучение операторов с помощью тренажёров

• Проведение учебных аварийных ситуаций

• Использование понятных и простых интерфейсов HMI

5. Практические кейсы успешного обслуживания

Чтобы лучше понять, как реализуются все эти принципы, рассмотрим пару реальных кейсов (без привязки к конкретным компаниям).

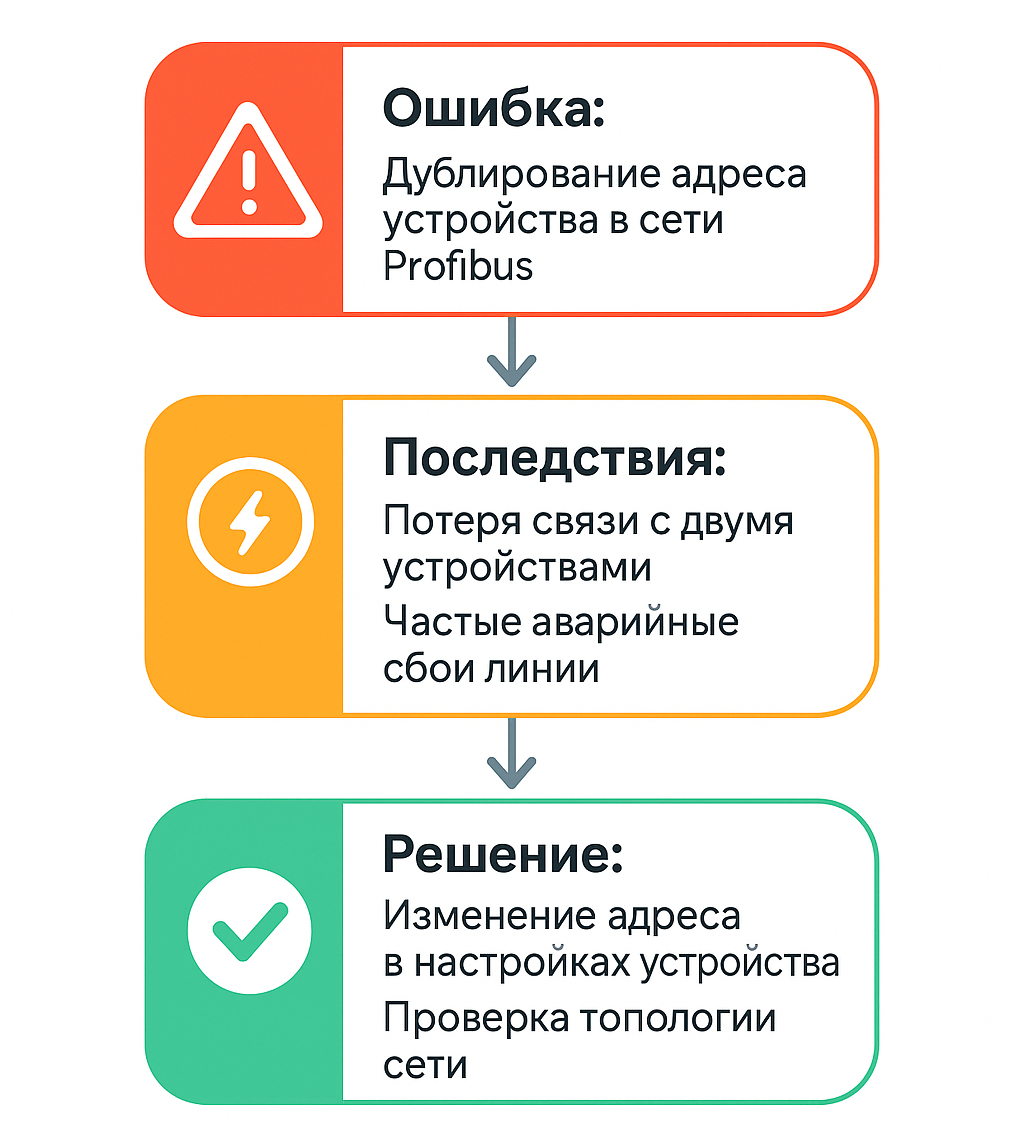

5.1 Кейс №1. Устранение проблем с сетью

На одном эффективном предприятии периодически происходили сбои связи между центральным контроллером и периферийными устройствами. Задержки приводили к остановке линии и потерям продукции.

Решения:

• Был проведён аудит состояния сети с помощью анализатора трафика

• Выявлены повреждённые коннекторы и превышение длины сегмента кабеля

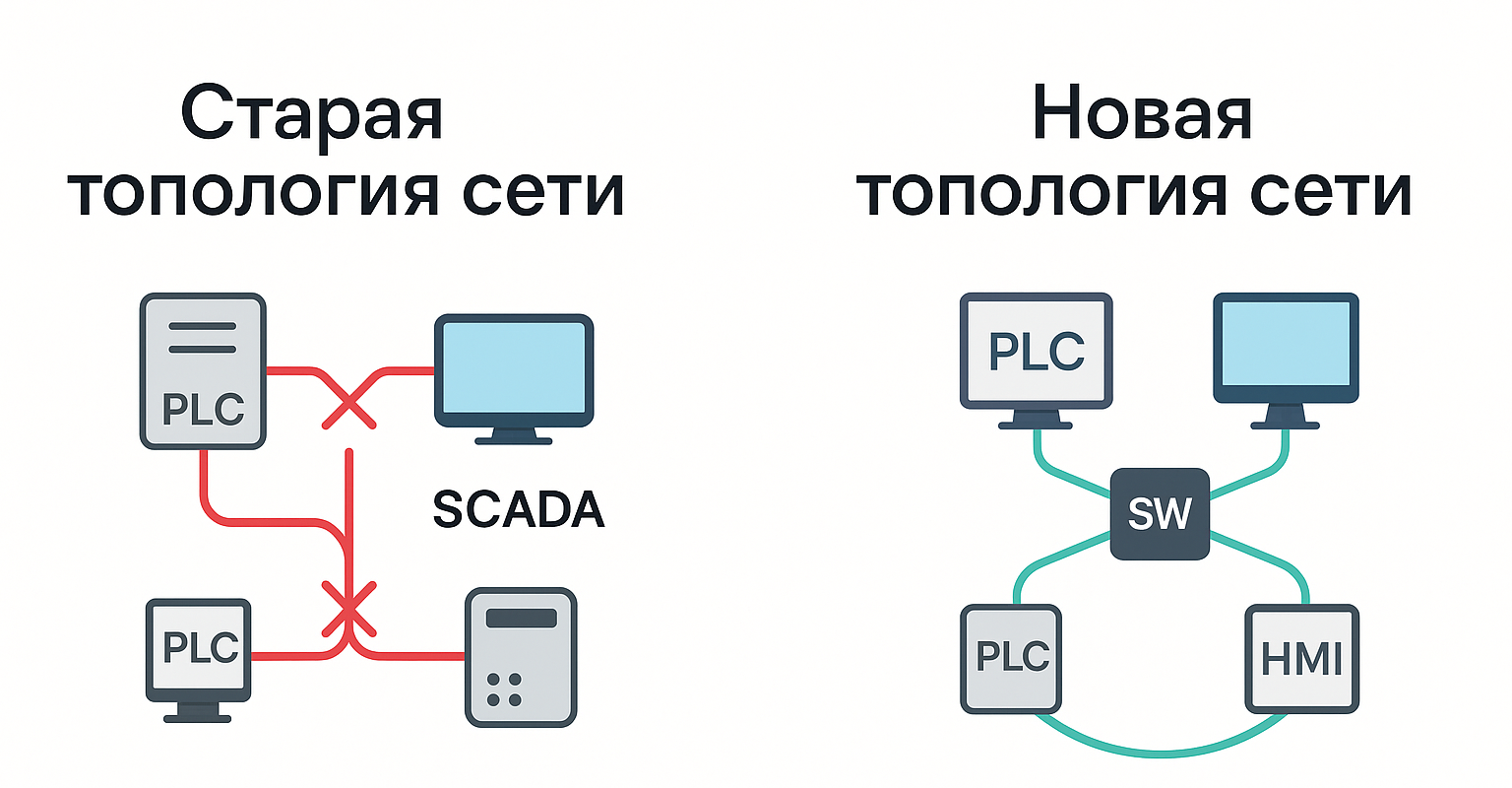

• Разработана новая топология сети с резервированием

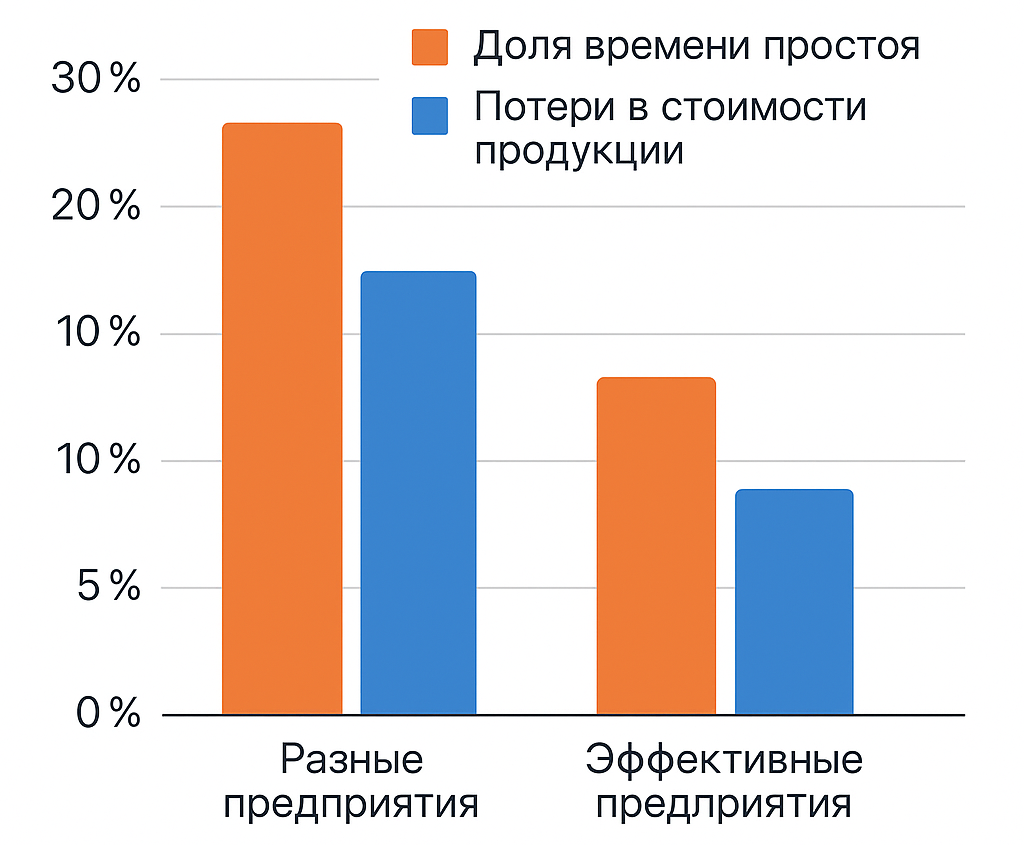

Результат: снижение простоев на 80%.

5.2 Кейс №2. Предиктивное обслуживание

На другом предприятии, занимающемся сборкой сложных изделий, начали внедрять систему предиктивного обслуживания. Были установлены вибрационные датчики на критических приводах.

Результат через 6 месяцев:

• Было предсказано 5 потенциальных отказов

• Вовремя заменено оборудование

• Предотвращены простои стоимостью десятки тысяч долларов

6. Подготовка персонала: методы и подходы

Ключевым фактором успеха в обслуживании АСУ ТП является уровень квалификации персонала. Без подготовленных людей даже самая совершенная система может стать источником простоев и аварий.

На эффективных предприятиях обучение строится на следующих принципах:

6.1 Теория + практика

Только теория не даёт нужного эффекта. Инженеры и операторы должны «потрогать» систему руками. Поэтому используются:

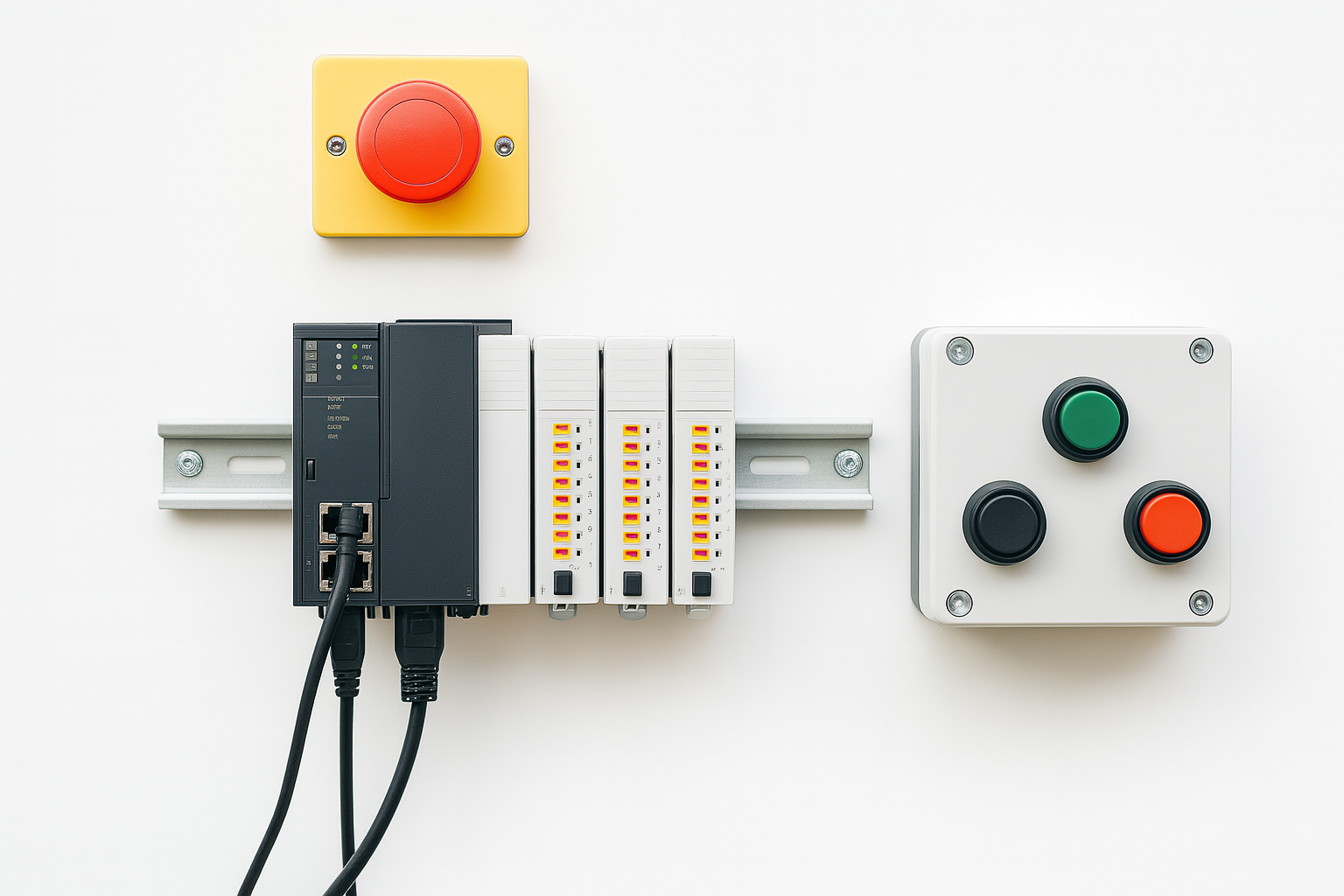

• Учебные стенды с реальными ПЛК

• Виртуальные тренажёры

• Учебные макеты с имитацией отказов

6.2 Учебные кейсы

Обучение построено на разборе реальных кейсов:

• Разбор реальных аварийных ситуаций

• Ошибки в программировании и их последствия

• Поиск неисправностей в сетях

Такая методика называется «обучение на ошибках» — она гораздо эффективнее абстрактных лекций.

6.3 Сертификация и матрица компетенций

На эффективных предприятиях существует чёткая система сертификации специалистов. Для каждого сотрудника составляется матрица компетенций, где указано:

• Какие устройства он способен обслуживать

• Какие языки программирования знает

• Какие курсы прошёл

• На каком уровне владеет диагностикой сетей

Эта информация используется для:

• Планирования обучения

• Назначения ответственных за участки производства

• Подготовки кадрового резерва

7. Роль цифровых инструментов в обслуживании АСУ ТП

Мир стремительно цифровизируется и обслуживание АСУ ТП — не исключение. Эффективные предприятия активно используют специализированные программы, которые упрощают и ускоряют обслуживание.

7.1 CAD и CAE-системы

Современное обслуживание невозможно без качественной электронной документации. Наиболее популярны:

• ePLAN Electric P8

• AutoCAD Electrical

• SolidWorks Electrical

Преимущества:

• Быстрая генерация схем

• Проверка на наличие ошибок

• Лёгкий экспорт данных для других систем

7.2 Автоматическая генерация программного кода

Программные инструменты позволяют:

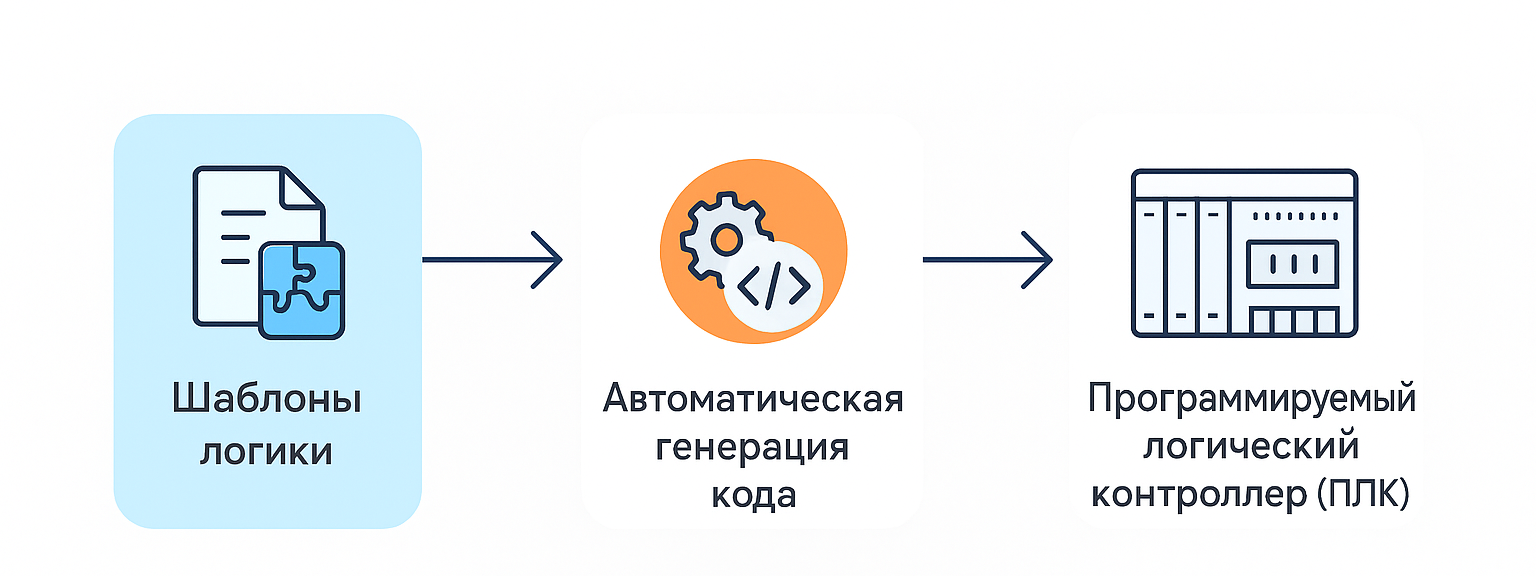

• Автоматически генерировать код для ПЛК

• Уменьшить вероятность ошибок

• Сократить время разработки

Эта технология активно применяется в крупных проектах, где повторяющиеся участки логики можно стандартизировать.

7.3 Системы мониторинга и аналитики

Сегодня всё чаще применяются системы:

• Сбор данных с контроллеров

• Построение трендов

• Анализ предиктивных сигналов

Эти системы позволяют предсказывать отказы оборудования, снижая аварийность и простои.

8. Будущее обслуживания АСУ ТП: тренды и технологии

В заключение стоит заглянуть в будущее и понять, какие технологии будут определять обслуживание АСУ ТП в ближайшие годы.

8.1 Цифровые двойники

Понятие Digital Twin означает создание виртуальной копии реального оборудования или целого участка производства. Используется для:

• Тестирования новых алгоритмов

• Обучения персонала

• Анализа последствий изменений

Это один из ключевых трендов будущего обслуживания.

8.2 Искусственный интеллект и машинное обучение

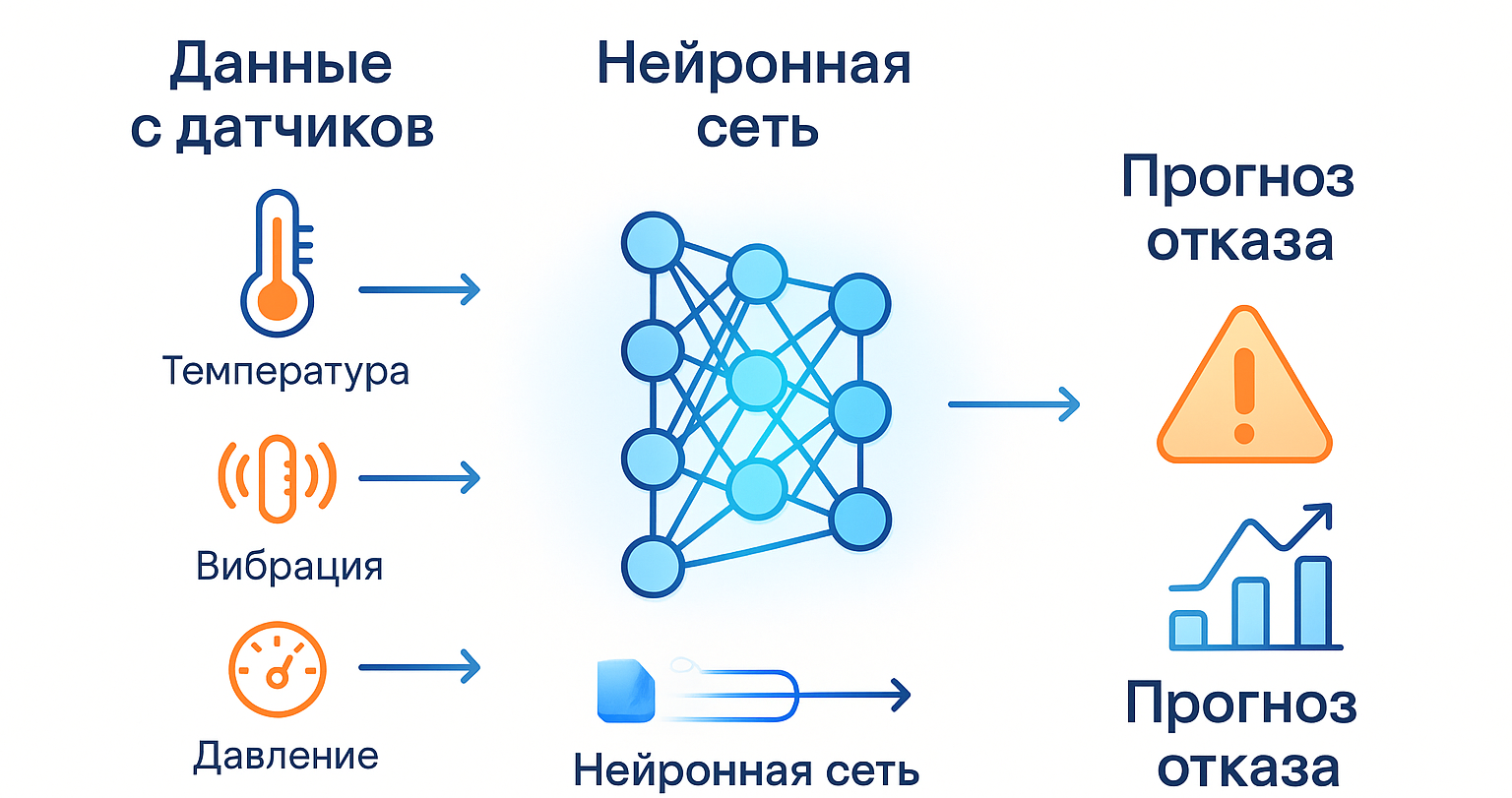

Использование AI и ML в обслуживании АСУ ТП позволяет:

• Предсказывать отказы ещё точнее

• Анализировать сложные взаимосвязи данных

• Оптимизировать расписание обслуживания

На эффективных предприятиях уже есть проекты по внедрению таких технологий в Predictive Maintenance.

8.3 Удалённое обслуживание

Скорость реакции становится критической. Всё больше эффективных предприятий внедряют:

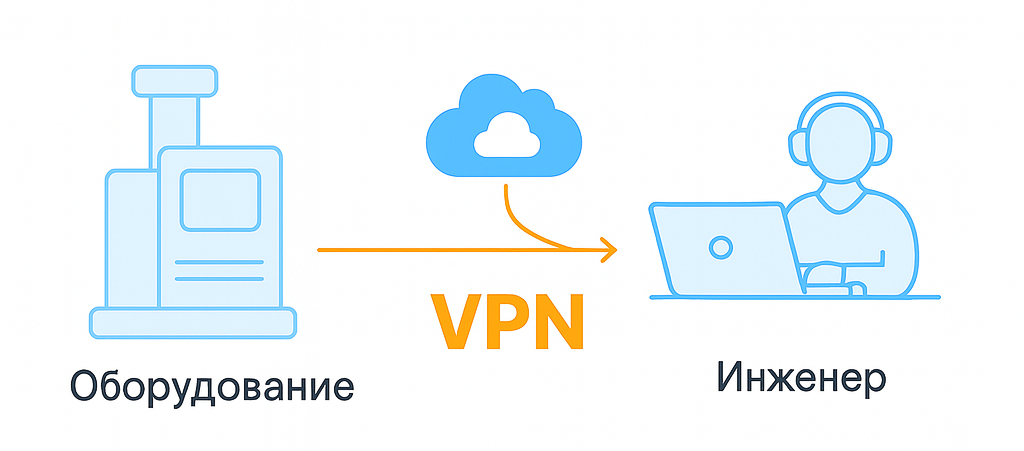

• VPN-доступ к контроллерам

• Обслуживание через защищённые облака

• Аналитику состояния оборудования в реальном времени

Это сокращает время на диагностику и снижает расходы на командировки инженеров.

Обслуживание АСУ ТП — это огромная и сложная область, охватывающая технику, программирование, организацию процессов и работу с людьми. Опыт эффективных предприятий показывает, что успех здесь зависит от системности:

• Чёткие стандарты и документация

• Качественное обучение персонала

• Использование цифровых инструментов

• Внедрение новых технологий

Предприятия, которые понимают ценность обслуживания АСУ ТП и инвестируют в его развитие, получают очевидные конкурентные преимущества: минимальные простои, снижение затрат и высокую безопасность производства.
