Сегментация опухолей головного мозга на МРТ-снимках с акцентом на точность границы

Один из самых важных параметров на МРТ снимках — это граница опухоли. Именно эта граница определяет, какие структуры головного мозга были затронуты опухолью, и позволяет оценить степень поражения соседних областей и тканей. Благодаря качественному определению контура можно точнее спрогнозировать лечение, поэтому нельзя недооценивать важность определения границ.

Стандартные модели сегментации хорошо решают задачу выделения объектов, U-Net стала фундаментом в медицинской нише. Но не всегда достаточно просто выделить границу области: маска может давать хорошее покрытие, быть близкой к целевой, однако иметь неадекватный контур — слишком сглаженный или, наоборот, рваный. Функции потерь покажут низкий loss, но на самом деле этот один пиксель, который в реальности переносится в миллиметры распространения, определяет будущее человека.

BISCUIT-Net стремится решить именно эту проблему. Работая как стандартный U-Net, он добавляет легковесное внимание на контур. Модель буквально делает набросок, после чего аккуратно выстраивает границу. Философия модели: «граница — это не побочный эффект, а цель».

Почему обычной сегментации недостаточно

Глиомы — опухоли коварные. Не потому, что агрессивные, а потому, что неудобные: контур рваный, форма вытянутая, асимметричная, с выступами, которые легко потерять. И всё это нужно зафиксировать на обычном срезе — двумерном изображении.

Данных типично мало для медицины, а для глубокого обучения катастрофически мало, тем более, если обучать модель с нуля.

Единый трансформер на таком обучить не выйдет, он переобучится — классическая проблема для такой архитектуры. Получается проблема с двух сторон. Сам формат данных тоже не помогает. Это не машины на дороге — контраст низкий, переходы размыты, граница опухоли порой едва угадывается даже глазом.

Вот здесь и появляется U-Net. Не потому, что модно, а потому, что он реально держится на малых данных, не тонет в параметрах и даёт стабильный результат. Attention U-Net добавляет умение фокусироваться — не размазывать внимание по всему срезу, а искать нужное. Эти подходы стали хорошей базой, с чем в дальнейшем можно будет сравнивать.

Сначала проверили базовые модели, это дало знакомый результат: предсказанная площадь в целом близка к реальной, Dice тоже хороший. Маска с оговорками лежит там, где должна. Но если приблизить, то становится видно, что предсказанная граница не всегда точно следует истинной. Даже не просто «не всегда» — предсказанная граница всегда лежит где угодно, но не там, где должна.

А это уже не мелочь. Это серьёзная погрешность!

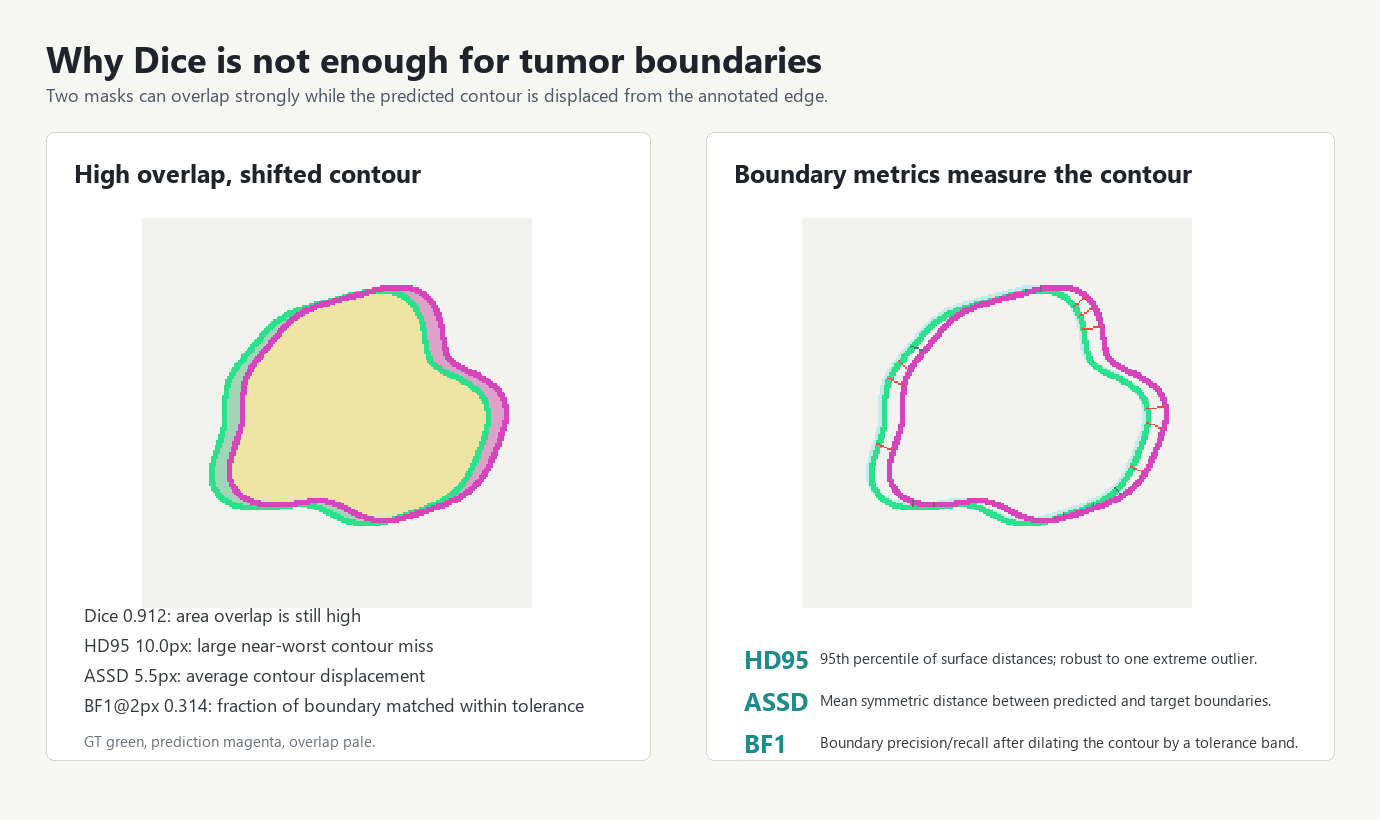

Дело не в том, что U-Net плохой. Дело в том, чему его учат. Dice (метрика) и бинарная кросс-энтропия (функция потерь) — эффективные инструменты оптимизации, но они оценивают именно площадь. Потерял кусок региона — получи штраф. А вот ситуацию, когда область почти совпала, но граница проведена не там — они почти не замечают. Ошибка размазывается по всей маске, растворяется в общей статистике и перестаёт быть сигналом. Модель просто не получает достаточно информации о том, что именно граница — это проблема.

На глаз разницу мы определить можем, однако необходимо перевести эти визуальные различия в числа, которые уже сможет понять алгоритм, сделать результат измеримым.

И для этого были взяты несколько метрик.

Наиболее значимая из них — HD95. Это 95-й перцентиль расстояния Хаусдорфа. Показывает, как далеко находится предсказанный контур от истинного в худших, но не совсем единичных точках. Стандартный Хаусдорф чувствителен к шумам, поэтому берём именно 95-й перцентиль. Чем ниже эта метрика, тем лучше.

ASSD. Вторая по важности метрика, показывает среднее расстояние между поверхностями, то есть как далеко точки из предсказанного контура находятся от настоящих и обратно. Вновь, чем ниже, тем лучше.

BF1@1px и BF1@2px. Важные метрики. Стандартный F1-скор с допуском в 1 и 2 пикселя соответственно. Считаем, что граница совпала, если предсказанная точка оказалась в некоторой узкой окрестности от истинной. Трактовка проста: метрика показывает, какая часть граничных пикселей стоят там, где нужно. Чем выше, тем лучше.

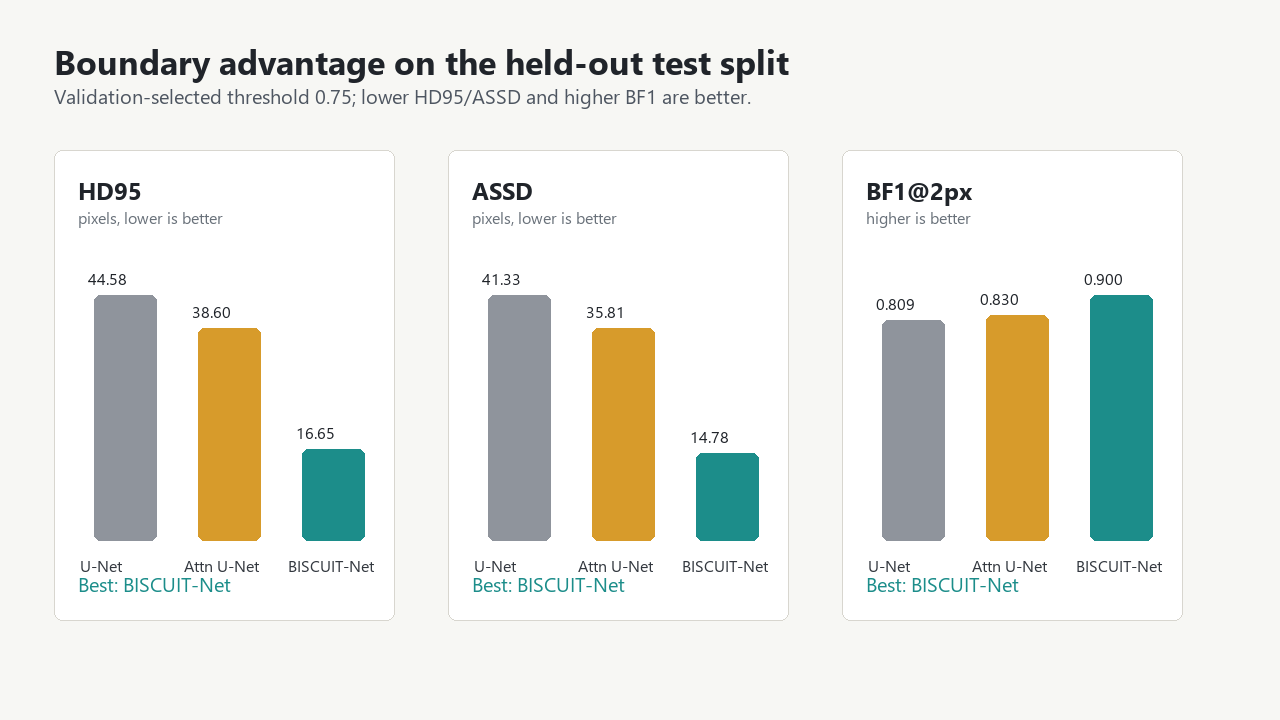

На тесте ожидания от BISCUIT-Net подтвердились. Граничная ошибка резко улучшилась: HD95 упал до 16.65 пикселя против 44.58 у U-Net и 38.60 у Attention U-Net, ASSD снижается до 14.78 пикселя против 41.33 и 35.81, а BF1@2px растёт, хоть и не так значительно — до 0.900 против 0.809 и 0.830. Dice становится выше, но это не так важно. Значимый эффект именно на контуре, там, ради чего строилась архитектура.

Числа важны, но в медицинской сегментации одних чисел мало. Ниже — три характерных примера. На них зелёным показана разметка, пурпурным — предсказание модели, светлая область означает совпадение. Отдельная карта ошибки показывает, какие участки границы совпали, где модель дала лишнее предсказание, а где пропустила часть истинного контура.

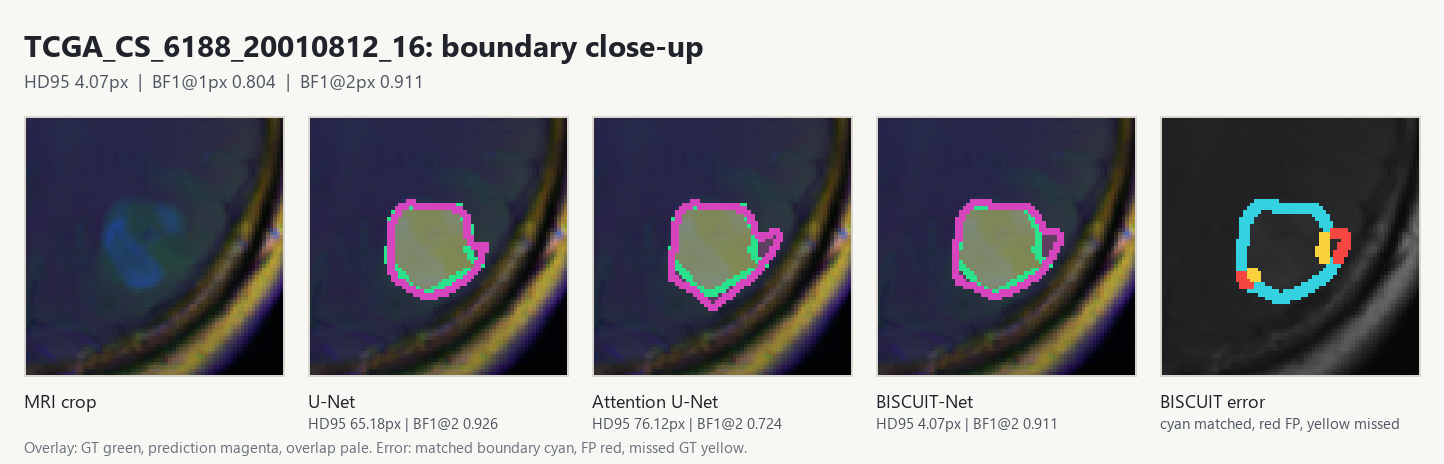

Первый пример. U-Net опухоль находит, но появляется лишний фрагмент, который не должен был быть размечен. Плюс к этому, тонкий верхний участок контура держится хуже — модель его теряет. Attention U-Net справляется не лучше. Внимание работает, но оно не привязано к геометрии границы, поэтому эффекта мало. BISCUIT-Net совпадает с истинным контуром значительно точнее, крупные выбросы ошибки практически исчезают.

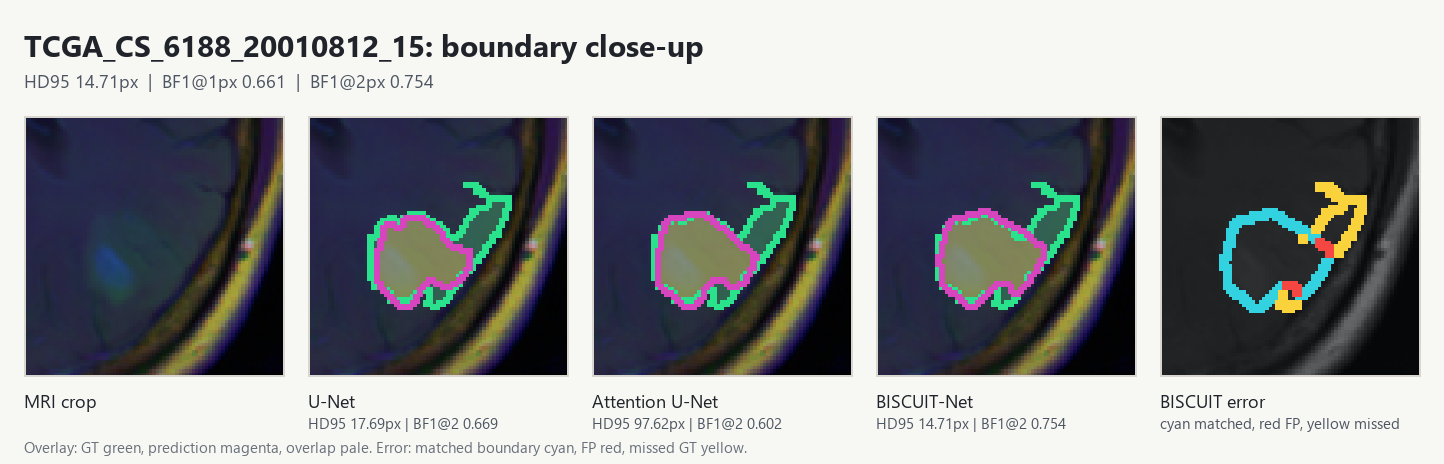

Второй пример интереснее. Форма опухоли рваная, с выступами и вогнутостями. Здесь становится понятно — задача не в том, чтобы просто залить пятно. Нужно сохранить геометрию: каждый выступ, каждый тонкий переход. И вот здесь BISCUIT-Net показывает себя лучше всего. HD95 ниже, BF1@2px выше, контур держится ближе к разметке почти по всему периметру.

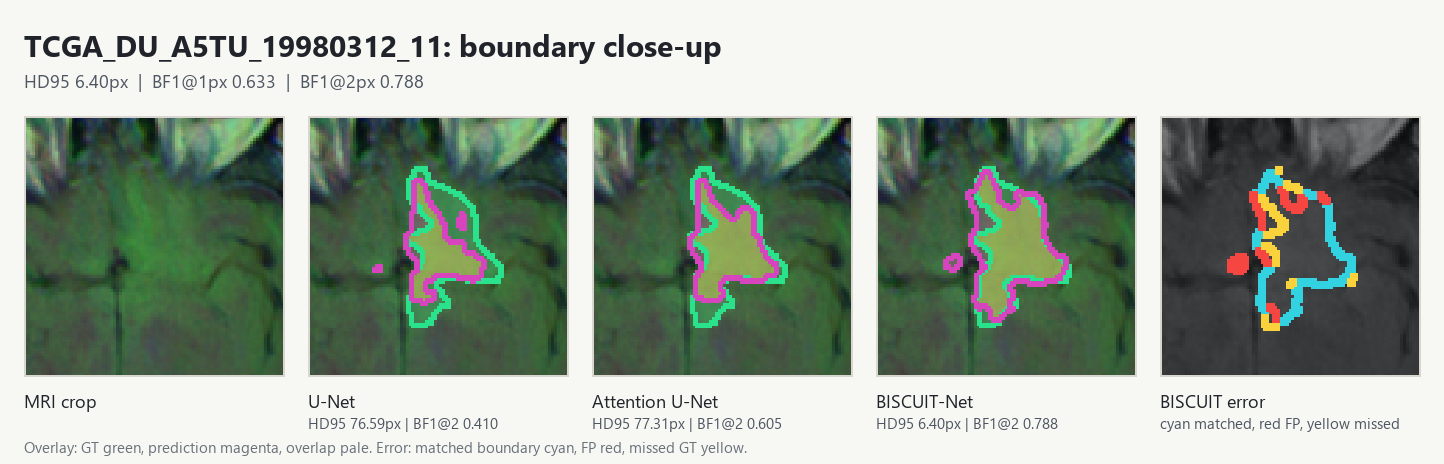

Третий пример показывает обратную сторону Dice. Даже когда все модели визуально похожи и достаточно хорошо перекрывают область опухоли, граничные метрики различают качество контура. BISCUIT-Net точнее проводит границу на правом и нижнем участках, где у базовых моделей появляется смещение.

Из этого следует архитектурное решение: если ошибка находится на границе, модель должна иметь отдельный механизм, который эту границу видит.

Граница как отдельное представление

Подписанное поле расстояний

Обычная бинарная маска хранит только один факт: принадлежит пиксель опухоли или нет. Для сегментации области этого достаточно. Для работы с контуром — нет, потому что модель не получает явной информации о том, где находится граница и насколько далеко от неё расположен каждый пиксель.

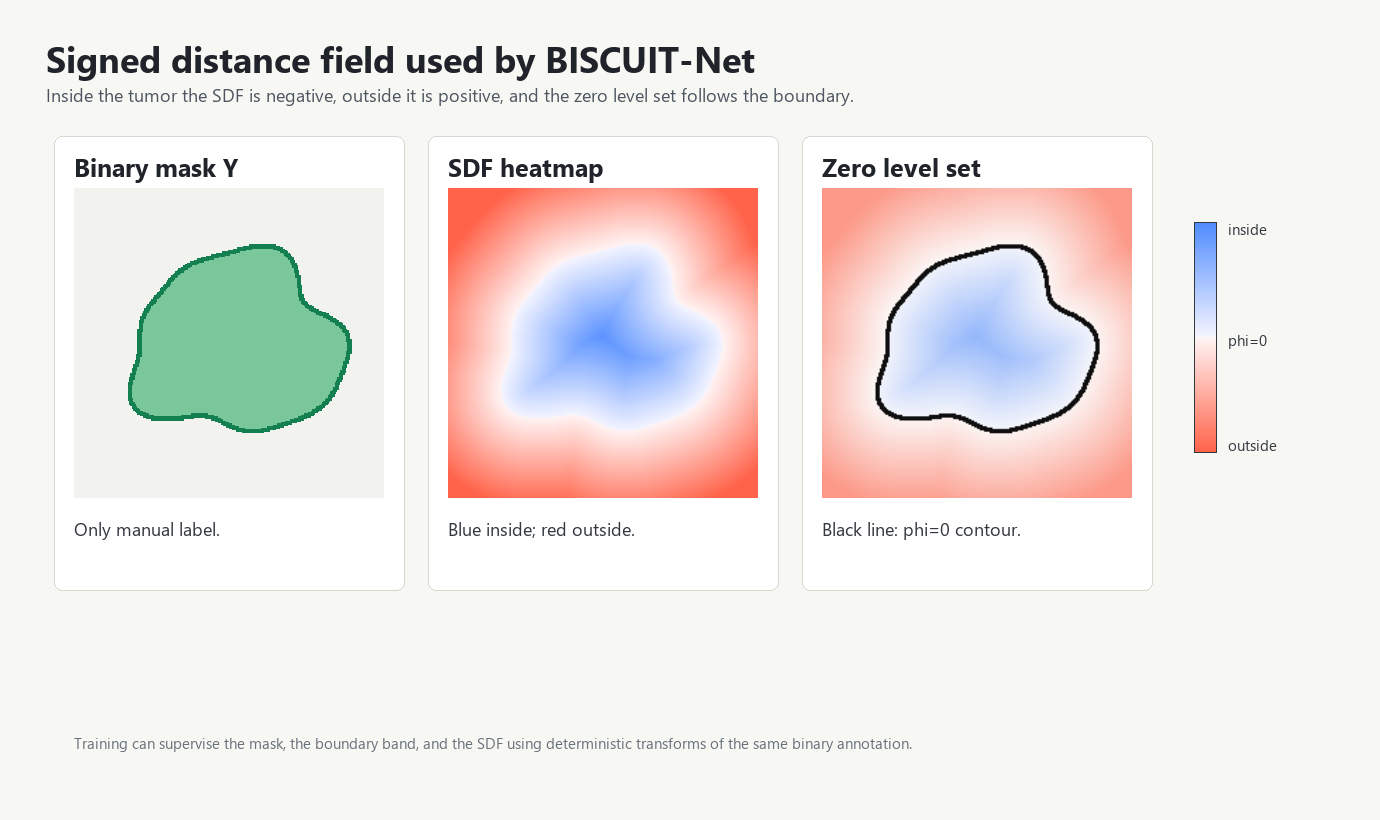

BISCUIT-Net добавляет второе представление — знаковое поле расстояний или SDF. Для каждого пикселя оно хранит расстояние до ближайшей точки на границе: с отрицательным знаком внутри опухоли и с положительным снаружи. На самой границе значение равно нулю.

Формально, для бинарной маски Y целевое поле расстояний можно записать так:

Такое поле не требует дополнительной разметки. Оно вычисляется из обычной бинарной маски, то есть вся геометрическая информация уже есть в данных. Меняется только способ, которым модель эту информацию получает.

SDF даёт сети более богатую подсказку, чем маска. Пиксель больше не описывается только как «внутри» или «снаружи». Он получает положение относительно контура: с какой стороны он находится и насколько далеко от границы.

Граничный гейт

Предсказанное SDF используется в том числе как управляющий сигнал, а не просто как дополнительный вход модели. Для его обработки вводится гейт:

Значение гейта близко к 1 около предсказанной границы и быстро убывает по мере удаления от неё. Параметр задаёт ширину полосы внимания вокруг контура.

Смысл прост: не все пиксели одинаково сложны. Простыми локальными свертками работаем внутри, а на границе действуем аккуратно, так как там важна точность. Мы тратим вычисления только там, где это важно, собственно в узкой полосе вокруг нулевого уровня SDF.

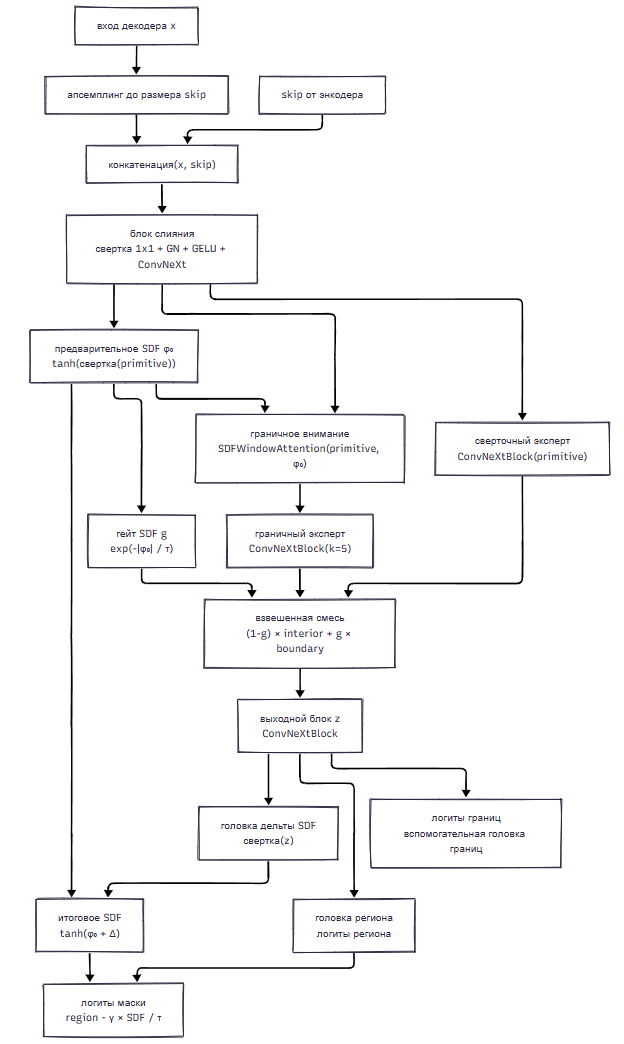

Два эксперта: свёртка и внимание

В каждом блоке работают два эксперта параллельно. Первый — свёрточный. Это стандартная CNN-ветка, которая обрабатывает изображение классическим способом. Она устойчива там, где всё однозначно: внутри опухоли, на фоне, в крупных однородных областях. Простая задача — простое решение.

Второй — граничный эксперт. Здесь уже используется внимание, но не просто так, не на всё изображение сразу. Механизм внимания модифицируется через SDF. Пиксели, у которых значения поля расстояний близки, получают преимущество. А область рядом с границей усиливается дополнительно.

Логика простая: там, где нужна точность контура — работает специализированный механизм. Там, где достаточно общего понимания, работает стандартная свёртка.

Формула весов внимания в граничном эксперте выглядит так:

Первый член — стандартное внимание по сходству запросов и ключей. Второй штрафует пары пикселей, которые находятся на разных уровнях SDF. Третий добавляет приоритет пикселям рядом с контуром.

После этого признаки двух экспертов смешиваются через гейт:

Далеко от границы, где , преобладает свёрточный эксперт , а вблизи контура, где , больший вклад получает граничный эксперт .

Мы разделяем ответственность, что позволяет сохранить общую эффективность, не применяя внимание везде, но в то же время повысить качество.

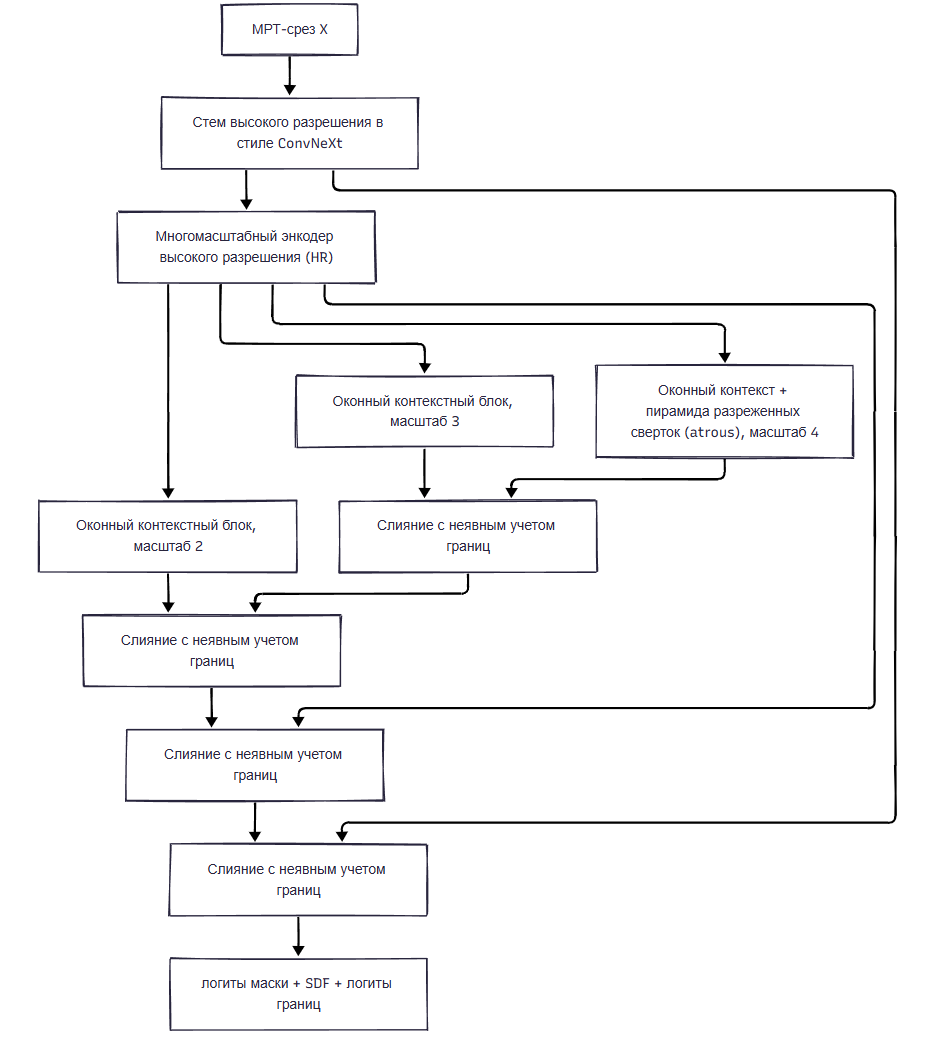

Как устроена архитектура

Boundary-Implicit Fusion — это ядро. Вокруг него построена вся остальная архитектура.

Срез попадает на вход и проходит через стем. Здесь используется подход ConvNeXt: depthwise-свёртки, GELU-активация. Стоит отметить обработку высокочастотного потока — он активен до самого конца.

При этом модель работает на нескольких разрешениях. Не последовательно, а параллельно — потоки обмениваются информацией на каждом шаге. Принцип заимствован из HRNet: держать детальные признаки высокого разрешения и одновременно использовать грубый контекст с низкого.

Трансформерное внимание включается только на низких разрешениях. Зачем? Контекст нужен для глобальных неоднозначностей — понять, где вообще опухоль, отсечь ложные области. Но если пустить трансформер на высокое разрешение – он размоет детали контура. Поэтому его используют там, где он нужен, и не трогают то, что работает на свёртках.

Разделение задач. Каждый механизм делает то, для чего подходит лучше всего.

Как обучается модель

Обучение ведётся по нескольким целям одновременно. Полная функция потерь состоит из нескольких компонентов: региональной сегментации, SDF, граничных сигналов и регуляризации геометрии:

Коэффициенты оптимизированы, чтобы не подавлять друг друга. Региональная часть учится корректно формировать покрытие, а SDF компонента отвечает за предсказание поля расстояний. Граничная и поверхностная части усиливают именно контур. Эйкональный регуляризатор контролирует поле расстояний: оно должно не должно переходить в произвольную карту.

Региональная цель состоит из бинарной кросс-энтропии и небольшого Dice, это сохраняет основное требование к маске: она должна покрывать опухоль.

SDF-цель. Один из главных компонентов, который обучает сеть предсказывать само поле расстояний. На границе пиксели получают повышенный вес, а следовательно, ошибки в этой зоне становятся заметнее для оптимизатора.

Граничная цель, как понятно из названия, подаёт сигнал, является ли пиксель граничным или же нет. Поверхностная цель оптимизирует расстояние между предсказанным и истинным контуром напрямую, а не через попиксельное перекрытие.

Эйкональный регуляризатор удерживает SDF в геометрически осмысленном виде. Для настоящего поля расстояний норма градиента должна быть близка к единице:

Без этого ограничения сеть научится предсказывать карту, но она будет полезна для классификации пикселей. Иначе поле расстояний лишится своего геометрического смысла.

Вспомогательные цели. Применяются к промежуточным выходам декодера на разных масштабах. Это особенно полезно в условиях малого количества данных — такой подход не позволяет исчезнуть полезному сигналу.

Данные и эксперимент

Обучение производилось на датасете МРТ снимков головного мозга, среди которых были как срезы с признаками опухоли, так и без. Чтобы исключить утечку информации, снимки одного и того же пациента не могли оказаться в разных выборках.

По итогу получилось 2845 срезов в обучающей (train) выборке, 544 и 540 в валидационной (val) и тестовой (test) выборках соответственно. Модель сравнивалась с двумя базовыми линиями — U-Net и Attention U-Net — на одном тестовом разбиении.

Наибольший прирост был в метриках, связанных с границей. Так, HD95 снизился с 44.58 до 16.65 по сравнению с U-Net, то есть почти в 3 раза. BF1@2px поднялся с 0.8093 до 0.9005, что говорит об улучшении точности проводить контур, а не просто лучше заполнять область опухоли.

Метрики Dice и IoU также улучшились, но менее значимо. Ожидаемо, так как BISCUIT-Net оптимизирует другое.

Заключение

BISCUIT-Net показывает, что граничную точность вполне возможно вынести как отдельную задачу. Более того, это улучшает показатели при незначительном росте вычислений.

Контур перестаёт быть абстракцией, а становится объектом, с которым модель работает напрямую. SDF представляет структуру, граничный гейт усиливает нужные области — буквально «подсвечивает» важное — отдельный эксперт «видит» это и обрабатывает, а функция потерь формирует собственные сигналы, не размазанные по всей маске.

В итоге эксперимента получили прирост по тем метрикам, где требовалось. А кроме того, немного улучшились и базовые характеристики. Словом, BISCUIT-Net показал возможность объединения U-Net с механизмом внимания, не наследуя минусы каждого из подходов.

В перспективе этот подход должен пройти проверку на трёхмерных данных, на снимках других опухолей и в целом на иных доменах, где важна точность.

Исходный код архитектуры BISCUIT-Net опубликован в репозитории на GitHub. Оригинальный набор МРТ-снимков головного мозга доступен по ссылке.
