Архитектура ИТ решений. Часть 4. Архитектура приложений. 4.2. Портфель прикладных систем

Содержание курса

• Понятие «Архитектура»

• Бизнес-архитектура

• Информационная архитектура

• Архитек��ура прикладных решений. Область разработки прикладных систем

• Архитектура прикладных решений. Портфель прикладных систем

• Технологическая Архитектура

• Подходы к построению Архитектуры

• Графический язык моделирования ArchiMate

• Архитекторы

Портфель прикладных систем (Application Portfolio) – это ключевое понятие в управлении ИТ-архитектурой, описывает потребности бизнес-процессов предприятия в информационных технологиях, которые способны обеспечить автоматизированное ведение деятельности. Включает в себя набор интегрированных информационных систем, как существующих, так и вакантных на данный момент, то есть тех, которые потребуются в будущем для обеспечения новых потребностей бизнеса и деятельности организации.

Таким образом он позволяет определить актуальный уровень покрытия необходимой функциональности бизнес-архитектуры, цифровыми решениями. А также устанавливает ответственность и приоритетность каждого приложения и варианты достижения результата, посредством либо разработки системы, либо приобретения готовых приложений, учитывая интеграцию и использование возможностей уже имеющихся ИС.

Рассмотрим эффект применения этого инструмента с разных ракурсов.

С точки зрения установления актуального состояния архитектуры, портфель описывает текущее положение компенсированности бизнес процессов предприятия – цифровыми решениями.

С точки зрения стратегии развития архитектуры, портфель презентует набор целевых прикладных систем, которые должны в перспективе удовлетворять потребности бизнес-процессов предприятия.

С точки же зрения процесса реализации планов развития, под портфелем понимается совокупность проектов, выполняемых на общем пуле ресурсов предприятия (финансы, люди, оборудование, материалы, энергия и прочее), направленных на трансформацию бизнес-процессов организации путем внедрения их цифровых двойников.

Опираясь на вышесказанное, можно подытожить: портфель прикладных систем – это интегрированный набор информационных систем предприятия, который обеспечивает потребности бизнеса и включает в себя следующие разделы:

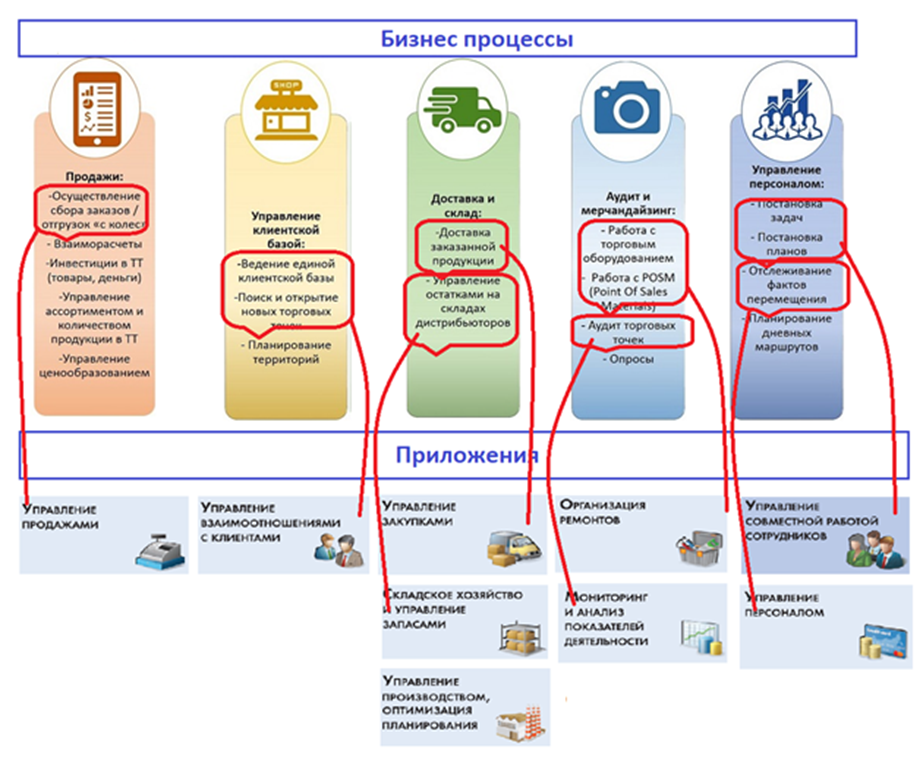

– Во-первых, имеющийся набор прикладных систем. Текущий профиль информационных систем (existing portfolio) описывает существующие приложения, компоненты, интерфейсы, связанные с ними бизнес-процессы, и является текущей архитектурой приложений.

Это каталог имеющихся приложений и компонент, который отражает их связи с поддерживаемыми ими бизнес-процессами, интерфейсы с другими системами, используемую и требуемую информацию, применяемые инфраструктурные шаблоны.

Портфель может стать полезным инструментом, если он помогает многократно переиспользовать ранее проработанные элементы в рамках данного предприятия, и стимулировать такое повторное использование.

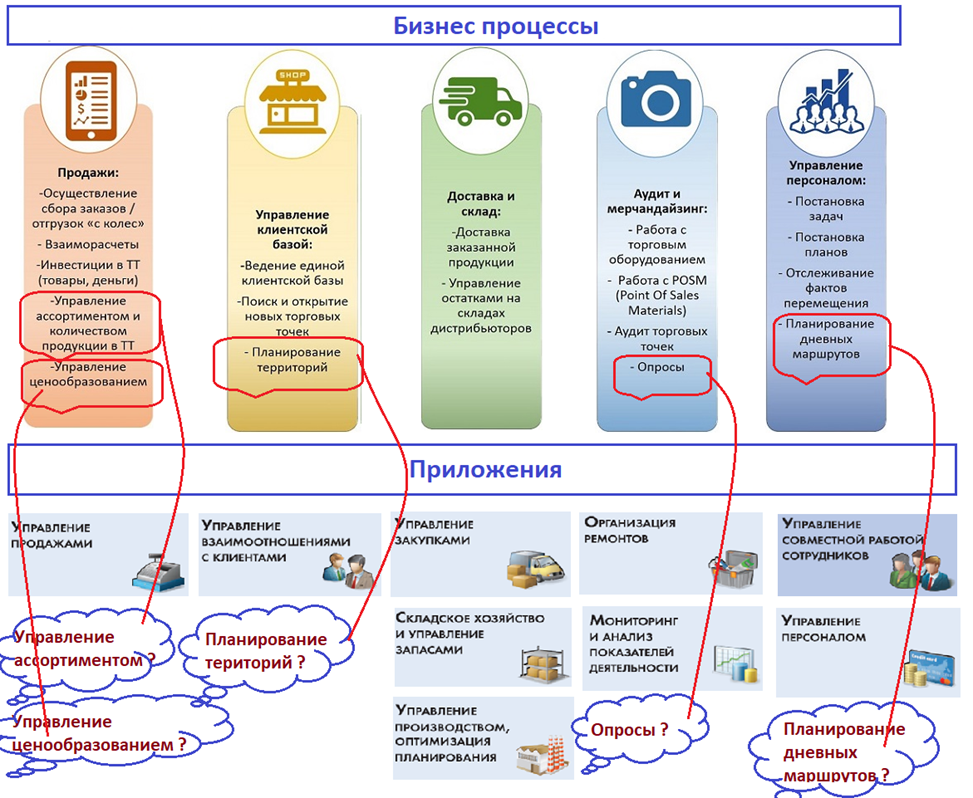

– Во-вторых, Планируемый портфель информационных систем (planned portfolio) – описывает желаемую, необходимую в будущем для бизнеса функциональность, и является целевой архитектурой приложений.

По сути, это картинка того, какими системы должны стать в будущем, когда всё задуманное по архитектуре и развитию будет реализовано.

При формировании планируемого портфеля необходимо учитывать следующие ключевые принципы:

Выравнивание с бизнес-стратегией — поддержка стратегических направлений компании.

Архитектурная согласованность — совместимость, стандартизация, единая интеграционная платформа.

Оптимизация затрат — снижение TCO за счёт консолидации и облачных решений.

Управляемость и гибкость — упрощение поддержки, ускорение изменений.

Повышение качества данных — унификация источников, мастер-данные, аналитическая зрелость.

Эта модель будущего дает основание для перехода к следующей составляющей.

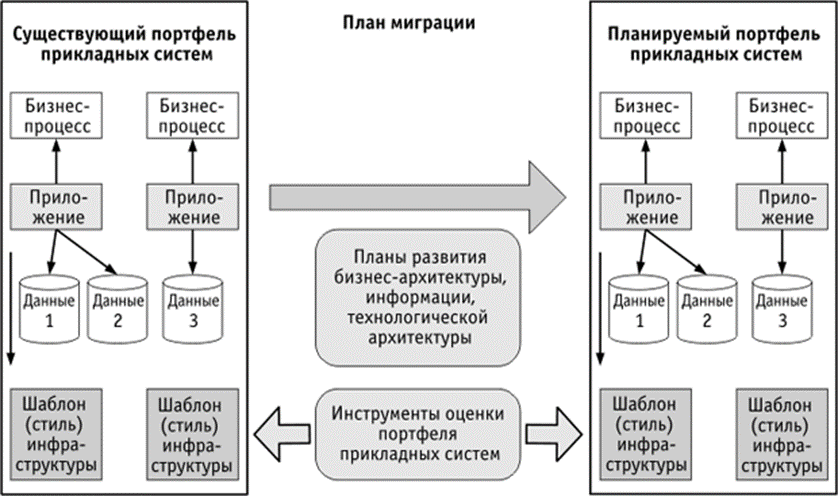

– И в-третьих, План миграции (migration planning) – это документ, описывающий набор изменений, необходимых для перехода из текущего состояния в планируемое (целевое). На основании плана миграции активируются проекты внедрения новых информационных систем или внесения изменений в существующие системы. Об этом подробно речь пойдет дальше.

Сами Проекты также могут объединяться в портфели проектов.

Первым шагом к совершенству в вопросах управления приложениями является Инвентаризация прикладных решений.

4.2.1. Инвентаризация портфеля прикладных решений

Инвентаризация портфеля прикладных решений — это базовый шаг в управлении приложениями (Application Portfolio Management, APM). Она создаёт “единый список всех приложений компании” и даёт прозрачное понимание, какие системы реально используются, кто за них отвечает, какие процессы они поддерживают и в каком они состоянии.

Теперь о важных аспектах:

Аспекты портфеля прикладных решений — это различные взгляды (перспективы), через которые оцениваются, описываются и управляются приложения в организации.
Каждый аспект отражает определённый слой характеристик — от бизнес-ценности до технического состояния и ресурсного использования.

Аспект окружения портфеля приложений это архитектурный взгляд, который показывает в каком контексте функционируют приложения, отражает взаимосвязи между функциональными и технологическими (операционными) компонентами ИТ-инфраструктуры. То есть объясняет, почему именно те или иные технологии были заложены в инфраструктуру для поддержки приложений, включенных в портфель прикладных систем предприятия. Фиксация составляющих элементов аспекта окружения формирует карту “среды существования приложений” — технологической, организационной и бизнес-среды, в которой они работают.

Пример таблицы “Аспект окружения портфеля приложений”.

Использование такой таблицы позволяет:

• формировать единое представление контекста работы приложений;

• содействовать при оценке архитектурных изменений — какие системы нужно адаптировать;

• выступать основой для построения диаграмм контекста и ландшафта приложений;

• упрощать управление интеграциями и рисками.

Ресурсный аспект, портфеля прикладных систем обнаруживается во взгляде на приложения с точки зрения ресурсов, необходимых для их создания, эксплуатации и развития. Эта характеристика отражает объем и структуру, во что портфель обойдется с точки зрения финансовых, людских, технологических затрат и как долго организация будет мигрировать в целевое состояние с помощью данных прикладных систем.

Пример таблицы “Ресурсный аспект окружения портфеля приложений”.

Систематизация ресурсного аспекта позволяет:

• обеспечить прозрачность затрат. Понять, сколько стоит каждое приложение, и его доля в общем решении;

• планировать бюджет. Определить приоритеты инвестиций;

• оптимизировать ИТ-ландшафт. Найти дублирующие или неэффективные системы;

• управлять загрузкой. Балансировать ресурсы команд и подрядчиков;

• поддерживать решения по развитию. Решить — развивать, заменить или вывести приложение;

Часто рассматривают и другие аспекты (эволюционный, интеграционный, безопасности и прочие), поддерживающие многомерное описание приложений. Их анализ обеспечивает комплексное понимание состояния ИТ-ландшафта и помогает управлять им стратегически.

Из вышесказанного очевидно, что Портфель содержит достаточно большое количество взаимосвязей и цепочек, беря начало от бизнес-процессов, функционирование которых обеспечивается работой прикладных систем. В свою очередь этим прикладным системам для работы необходимы данные, которые они преобразуют в информацию, обретающую принципиально новое качество. Для выполнения всех этих активностей, прикладные системы и данные требуют соответствующей инфраструктуры, построенной на основании принятой в организации технологической архитектуры, о которой мы подробно поговорим в следующей части.

 Вторым шагом в формировании портфеля прикладных систем выполняется оценка текущего его состояния и того, насколько он реально соответствует потребностям организации на текущей стадии зрелости, а также масштаб перспектив с точки зрения развития бизнеса и стратегий использования технологий на предприятии.

Степень комплементарности прикладных систем – бизнес-стратегиям оценивается на основе вклада цифровых решений в достижение бизнес-результатов, установленных запросами бизнес-архитектуры предприятия.

4.2.2. Оценка и оптимизация текущего портфеля прикладных систем

Оценка состояния (Application portfolio assessment) – это ключевой этап управления ИТ-архитектурой, позволяющий понять, насколько текущий набор приложений соответствует бизнес-целям, техническим требованиям и экономической эффективности.

Оценка портфеля позволяет идентифицировать проблемные области и определить возможности для лучшего удовлетворения потребностей бизнеса. На основании этого анализа открывается возможность выработать взвешенные решения об инвестициях в новые системы или обновление существующих. Определить, какие приложения следует сохранять, развивать, модернизировать или выводить из эксплуатации, чтобы портфель был эффективным, устойчивым и согласованным с бизнес-стратегией.

Категории оценивания могут быть следующими:

С точки зрения Бизнес-ценности прикладная система оценивается по способности обеспечивать выполнение основных функций предприятия, подразделения или процесса.

С точки зрения Бизнес-стратегий оценивается вклад прикладных систем в достижение бизнес-целей, и регламентируется бизнес-архитектурой предприятия.

С точки зрения Технического состояния оцениваются такие характеристики как: точность и корректность данных, структура программного кода, быстрота отклика, уровень технического сопровождения, возможность получения отчетов и прочие нефункциональные требования.

С точки зрения Технологического соответствия, на основе анализа оценивается то, насколько прикладные системы соответствуют принципам и технологическим стандартам, принятым в технологической архитектуре предприятия. Учитывается ее влияние на, сложность сопровождения, длительность времени вынужденных простоев, проблемы лицензионного использования и прочее.

С точки зрения Экономической эффективности насколько оправданы затраты.

С точки зрения Пользовательской оценки насколько активно используется система.

Собранные оценки позволяют понять текущее состояние приложений, их ценность для бизнеса, техническое здоровье, а также определить необходимые действия:

• Если ценность приложения для обеспечения функционирования бизнеса не высока, техническое состояние плохое, а технологическая инфраструктура устарела и давно не эффективна, то системе грозит вывод из эксплуатации.

• Если ценность приложения для функционала высокая, но технологическое соответствие современным трендам оставляет желать лучшего, то система нуждается в обновлении инфраструктуры, обеспечивающей ее поддержку и обслуживание.

• Если приложение по каким-то причинам потеряло свою первоначальную ценность для организации, но его состояние остается хорошим, то надо попытаться найти ему новое применение (перепозиционировать приложение).

• Если же ценность приложения высокая и при этом технологическое состояние хорошее, то никаких изменений не надо, а достаточно просто надлежащим образом сопровождать систему и обеспечить ее адаптацию к меняющимся условиям.

В результате такой оценки прикладные системы относятся к одной из четырех возможных категорий:

1) системе грозит вывод из эксплуатации (замена) или консолидация;

Эти прикладные системы являются кандидатами на вывод из эксплуатации или замену. Но необходимо понимать, что стоимость замены некоторых унаследованных систем может оказаться неоправданно высокой и будет иметь весьма ограниченную ценность с точки зрения бизнеса.

2) система, требует переоценки или перепозиционирования;

Как правило, это прикладные системы, которые были недавно запущены в эксплуатацию в соответствии с рекомендациями, принятыми в рамках архитектуры предприятия. Однако объем и характер решаемых ими задач таковы, что их вклад в достижение ключевых бизнес-результатов незначителен.

В этой ситуации рекомендуется переформатировать принципы использования этих приложений или их компонент в рамках более рентабельных бизнес-процессов и организационных структур предприятия.

3) система, требует обновления;

Эти прикладные системы исправно обслуживают ключевые бизнес-функции, но создают существенные проблемы, в процессе их эксплуатации и сопровождении. Например, при интеграции этих систем с другими прикладными системами предприятия.

Рецептом здесь является постепенный переход на использование более адаптивной архитектуры приложения (компонентный подход, n-уровневая архитектура, микропроцессный подход или прочие архитектурные стили, рассмотренные в предыдущей части).

4) система, требует сопровождения и развития.

системы критически важны с точки зрения бизнеса и спроектированы в соответствии с современными представлениями об архитектуре прикладных систем.

Существуют и другие сегментации, влияющие на оценку. Например, классификация приложений по фокусу вклада в эффективность функционирования предприятия.

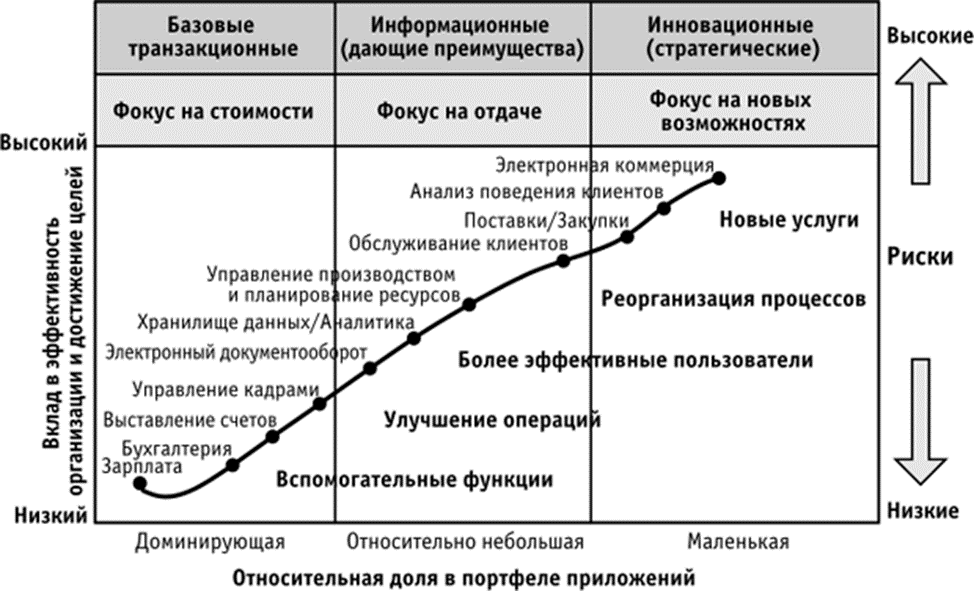

Классификация приложений по фокусу вклада обычно делит каталог так:

Во-первых, Базовые транзакционные (или вспомогательные и обслуживающие) приложения. Они играют важную роль с точки зрения поддержки операционной деятельности организации, но не обеспечивают явные преимущества перед другими организациями конкурентами.

Например, приложение для расчета заработной платы или система управления персоналом. Таких приложений в портфеле информационных систем предприятия обычно большинство.

Второй класс приложений – Информационные (дающие преимущества). Эти приложения, обеспечивают информацию для учета, управления, контроля, анализа и совместной работы. Они улучшают качество функционирования организации. Такие системы позволяют обеспечить следующие преимущества:

• ускорение процесса принятия решения;

• более быстрый вывод на рынок новых продуктов и услуг;

• уменьшение производственного цикла;

• более широкий набор продуктов и услуг;

• меньшая стоимость выполнения операций.

И наконец, третий класс приложения, несет Инновационный характер и позволяет радикально влиять, на эффективность функционирования организаций. К примеру, кардинально изменяя саму основу конкуренции и за счет этого получать преимущества на рынке. Это так называемые инновационные (стратегические или “пограничные”) приложения. Именно они способны обеспечить конкурентные преимущества в разных сегментах.

Например, на определенном этапе это было – внедрение электронной торговли через интернет или подключение к сайту продаж – системы оплаты посредством банковских карт, позже – применение технологий искусственного интеллекта. В начале внедрения таких инновационных решений всегда есть множество рисков и неопределенностей, но постепенно они адаптируются и начинают широко применяться. Их эксклюзивность перерастает в массовость, определяющими факторами снова становятся стоимость и надежность. В результате они переходят в разряд приложений второго типа – базовые транзакционные.

Собранная таким образом информация о системе фиксируется в ее паспорте, включая помимо описания, компонентного состава и характеристик, еще и: перечень заинтересованных лиц, владельцев, области применения и прочее. Паспорта систем собираются и классифицируются в каталог прикладных систем портфеля.

Когда определен текущий портфель и есть понимание, о том каким должен быть целевой портфель, можно переходить к формированию плана миграции.

4.2.3. План миграции

План миграции портфеля прикладных решений — это структурированный план действий по модернизации, замене, интеграции или выводу приложений из эксплуатации для достижения целевой архитектуры предприятия.

Для обеспечения плавной миграции портфеля приложений из текущего состояния в целевое, кроме определения принадлежности приложений портфеля к определенной ценностно-эксплуатационной группе, необходимо выполнить следующие дополнительные манипуляции:

• оценить потребности предприятия, которые никак не обслуживаются существующим портфелем прикладных систем;

• сопоставить технологические и операционные требования (надежность, масштабность, переносимость и т.п.) портфеля прикладных систем с действующей технологической инфраструктурой и идентифицировать в ней отсутствие тех возможностей, которые могут потребоваться в перспективе;

• согласовать между собой (синхронизировать) проекты внедрения прикладных систем и развития инфраструктуры с учетом результатов предыдущих двух позиций и на этой основе расставить приоритеты и по ценности для дела, и по улучшению технологического состояния.

Пример упрощенной таблицы Плана миграции:

Структура документа плана миграции, как пошаговая дорожная карта, может иметь следующую структуру:

1. Введение. Цель и обоснование миграции, связь со стратегией;

2. Исходное состояние (AS-IS). Текущие приложения, их роли, проблемы;

3. Целевое состояние (TO-BE). Желаемая структура портфеля и архитектурные принципы;

4. Разрыв (Gap Analysis). Сравнение AS-IS и TO-BE: что нужно изменить;

5. Мероприятия по миграции. Конкретные шаги, проекты, инициативы;

6. Приоритеты и фазы реализации. Очередность и сроки перехода;

7. Риски и зависимости. Технические и организационные риски, меры снижения;

8. Ресурсы и ответственность. Команды, бюджеты, ответственные лица;

9. Показатели успеха (KPI). Как измеряется успешность перехода.

Поэтому, на самом деле, в совокупности с обозначенными выше типами прикладных систем, необходимо рассматривать инфраструктуру или технологическую архитектуру, которой будет посвящена следующая часть.

4.2.4. Управление портфелем прикладных систем

Управление портфелем прикладных систем (Application Portfolio Management — APM) – это системный процесс учёта, анализа, оценки, оптимизации и развития всех приложений предприятия с целью повышения их бизнес-ценности, снижения затрат и обеспечения архитектурной согласованности.

Основные цели этого процесса:

• Оптимизация портфеля. Удаление дублирующих и неэффективных систем и прочее.

• Управление затратами. Снижение совокупной стоимости владения (TCO Total Cost of Ownership — полная стоимость владения ИС).

• Поддержка бизнес-стратегии. Приложения должны поддерживать ключевые процессы.

• Повышение архитектурной зрелости. Соответствие корпоративным стандартам и целевой архитектуре.

• Управление жизненным циклом приложений. Планирование модернизации, замены и вывода из эксплуатации.

• Повышение прозрачности ИТ-ландшафта. Понимание, какие системы есть, зачем они нужны и как связаны

Инструмент Портфель прикладных систем позволяет организовать и поддерживать конструктивный диалог функциональных руководителей бизнеса с ИТ-специалистами и обеспечивает его результативность, помогая находить компромиссы.

Например, при решении задачи инвестирования в развитие информационных технологий, портфель прикладных решений выступает ключевым инструментом. По существу, он позволяет совместно топ-менеджменту предприятия и руководству ИТ-службы выработать решение относительно того, в какой из функционально-технологических активов организационной системы направить инвестиционные ресурсы. Это обеспечивает:

• Согласование приоритетов: Бизнес хочет ценность и поддержку процессов, ИТ — устойчивость, безопасность и оптимизацию. Портфель помогает найти баланс: что развивать, что модернизировать, что выводить.

• Прозрачность ресурсов и затрат: Руководители понимают, сколько стоит каждое приложение, какие ресурсы нужны, и какие бизнес-процессы оно поддерживает.

• Управление рисками и зависимостями: Совместный анализ позволяет выявить критические системы, узкие места и интеграционные риски.

• Планирование развития портфеля: Диалог помогает формировать дорожные карты миграции, модернизации и внедрения новых решений, учитывая потребности бизнеса и возможности ИТ.

• Обеспечение согласованности с архитектурной стратегией: ИТ-специалисты показывают, как приложения вписываются в архитектурные.

Таким образом обоим сторонам приходится нести солидарную ответственность за разработку, внедрение и обеспечение функционирования прикладных систем.

В следующей части, как анонсировалось выше, мы рассмотрим технологическую архитектуру.
